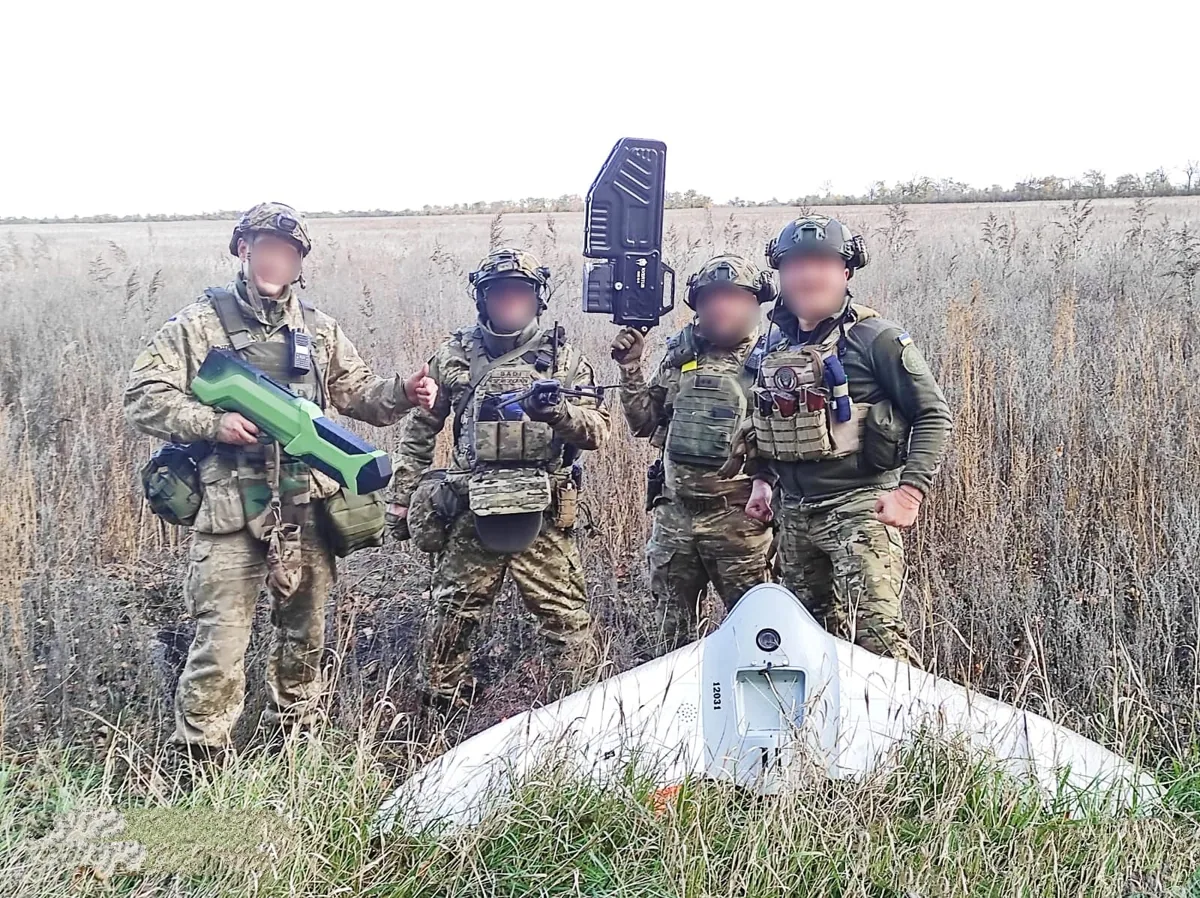

Збитий російський Грифон-12, нацгвардійці, Донеччина — National Guard of Ukraine

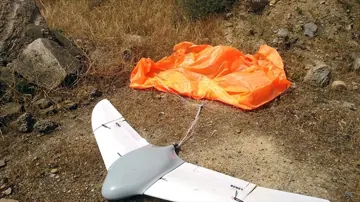

Грифон-12 / Грифон-41 / Грифон-61Т

Grifon-12 / Grifon-41 / Grifon-61T (Gryphon / Griffin) · родина БпЛА компанії ПЛАЗ (PLAZ), Санкт-Петербург

Розвідникобмежено⚡ ЕлектроP2середня впевненість

родина розвід-БпЛА (ПЛАЗ): літак Грифон-12 + коптери Грифон-41/61Т

Виробник: ТОВ «ПЛАЗ» (PLAZ LLC), Санкт-Петербург, Політехнічна 22; ІПН 7816388172; входить до групи Geoscan (основний власник — фонд доньки Путіна Катерини Тіхонової)

також: Грифон, Gryphon-12, Griffin-12, Грифон-02, Грифон-07, Грифон-11, Грифон-81

Грифон-12: на службі Вірменії — розвідка на кордоні з Азербайджаном, апарат збитий азербайджанськими силами 31.05.2021 (Кельбаджарський р-н).

Тактико-технічні характеристики

Радіус керування, км

невідомоkm невідомо¹

Окремо радіус керування не вказаний; заявлені 90 км — це дальність відео/польоту, ймовірно з ретранслятором ⚠ незалежно не підтверджено

Дальність польоту, км

90km ¹²³⁴⁵⁶

станом на 2026-05Заявлена дальність відеоспостереження/польоту Грифон-12 «до 90 км»; ймовірно за ретранслятором. Лінійка ПЛАЗ: 15-90 км для старших, 5-15 км для коптерівінші джерела: 210⁷ — одне вторинне джерело наводить «майже 210 км дальність передачі» — неперевірено, ймовірно завищено

Тривалість польоту, год

3h ¹²³⁸⁵⁶

станом на 2026-05Грифон-12 до 180 хв

Типова висота, м

невідомоm невідомо¹

⚠ незалежно не підтверджено

Макс. висота, м

3100m суперечливо¹⁸

станом на 2026-05Заявлена ГУР та виробникомінші джерела: 4000²⁹ — медіа (militarnyi/Defense Express, та вторинні) вказують стелю до 4000 м; ймовірно округлення/інша конфігураціяінші джерела: 3500⁹ — формулювання «до 3.5 км» у вторинному описіінші джерела: 4000⁶⁵ — Драфт уже тримає 4000 в alt[], але як головне значення стоїть 3100 (тільки ГУР/виробник). Незалежні джерела частіше = 4000 → варто або підняти 4000 у v, або позначити conf:conflicting.

Крейсерська швидкість, км/год

80km/h ¹⁸

станом на 2026-05інші джерела: 60⁹ — одне джерело наводить «середню швидкість 60 км/год»

Макс. швидкість, км/год

120km/h ¹²³⁸⁵⁶

станом на 2026-05

Злітна маса, кг

5.5kg ¹⁸³

станом на 2026-05Грифон-12 заявлена злітна масаінші джерела: 8.5⁹ — альтернативна цифра у вторинному медіа-описі (ймовірно з ПН або помилка)

Корисне навантаження, кг

невідомоkg невідомо³

Для Грифон-12 ПН окремо не вказана; типово ~0.5-1 кг (гімбал EO/IR). Для Грифон-61Т ПН до 8 кг

Розмах крила, м

2.3m ¹⁸³⁵⁶

станом на 2026-05Грифон-12, конфігурація «літак»

Довжина, м

1m ¹⁸

станом на 2026-05

Двигун

один електричний безколекторний (BLDC) двигун ¹²⁸

станом на 2026-05Грифон-12. Конкретна модель/потужність невідома

Старт

з рук АБО катапульта (booster) ⁸⁴⁶

станом на 2026-05Грифон-12

Посадка / повернення

парашут оцінка⁶

станом на 2026-05Грифон-12; типово для класу

Висота, м

0.3m оцінка⁸

станом на 2026-05

Швидкість пікірування, км/год

невідомоkm/h невідомо¹

Не ударний, пікірування не застосовне

Бойова частина

невідомоkg невідомо¹

Розвідник, без БЧ. (Окремий продукт ПЛАЗ Harpiya-A1 — це важка баражуюча/Shahed-класу система 300 кг МТОУ, не з родини Грифон)

Дальність виявлення (модель)

Інтерактивна мапа: радіуси виявлення та макс. дальність керування від обраної точки (ПКМ на мапі або «⊕ Моя точка»). Значення виявлення модельні (методологія Джонсона), не виміряні.

Виявлення людини (ніч)450 м
Виявлення техніки (ніч)1.0 км
Виявлення людини (день)1.0 км
Виявлення техніки (день)2.2 км

☀ День

☾ Ніч

Техніка

2 200 м

1 450 м – 2 950 м

геом.+оптич.

1 000 м

650 м – 1 350 м

оптич.

Людина

1 000 м

650 м – 1 350 м

оптич.

450 м

290 м – 610 м

оптич.

Як змодельовано

Калібрування за класом-аналогом (критерії Джонсона / STANAG 4347, геометрія огляду 60-70° від надиру). Грифон-12 — електричний літак-розвідник 5.5 кг з гіростабілізованим EO-гімбалом Full HD (1920×1080) + опційний тепловізор 640×512. Сирі оптичні параметри (фокусна, оптичний zoom, pixel pitch, FOV) у відкритих джерелах ВІДСУТНІ (немає публічного розбору трофею — підтверджено WebSearch: plazlink.com/avia.pro дають лише корпус/масу/дальність/стелю/відео-роздільність, без оптики камери). Тому detection_model оцінено інтерполяцією між якорями Елерон-3 (легкий, проста камера) та Орлан-10 (важчий тактичний, DSLR), з прив'язкою ближче до нижньої межі Орлан-10. День: горизонт d≈h·tan(θ); ціль виявлена коли крит_розмір/GSD≥2px; брак документованого оптичного зуму обмежує роздільність на слант-дальності → ліміт частіше O. Ніч: неохолоджений мікроболометр LWIR 640×512 (5.5 кг МТОУ практично виключають охолоджений MWIR), дальність ~0.45× від дня, night_plus=false. Похибка ±35% (оптика сенсора оцінкова, дані з одиночних/проросійських джерел). · похибка ±35%

Сенсори та оптика

Денний канал (оптика)

Типгіростабілізована EO-відеокамера (гімбал)⁴⁶³⁵⁶ станом на 2026-05Грифон-12 та Грифон-41 — гіростабілізована платформа

Модельневідомо model невідомо²Конкретна модель гімбала/камери у відкритих джерелах не названа (немає публічного розбору трофею) ⚠ незалежно не підтверджено

Роздільність1920×1080²¹⁰⁶⁵⁶ станом на 2026-05Full HD відео; передається в реальному часі

Оптичний зумневідомо x невідомо²Наявність оптичного зуму не задокументована ⚠ незалежно не підтверджено

Підвіс (гімбал)так (гіростабілізована платформа)⁴⁶ станом на 2026-05

Нічний канал (тепловізор)

Типтепловізор (ІЧ-камера)²¹⁰⁶⁵⁶ станом на 2026-05Альтернативна корисна нагрузка замість EO; тип охолодження не вказано — найімовірніше неохолоджений LWIR (мікроболометр) за класом/розміром

Роздільність640×512²¹⁰⁶⁵⁶ станом на 2026-05

Охолоджуванийні bool оцінка² станом на 2026-05Не підтверджено; масогабарити (5.5 кг МТОУ) практично виключають охолоджений MWIR — майже напевно неохолоджений мікроболометр LWIR ⚠ незалежно не підтверджено

Частоти каналів

Смуги, які використовує апарат, на шкалі 0.1–8.3 ГГц. Частоти швидко змінюються — звіряйте зі свіжими зведеннями.

Навігація (GNSS)

~1575.42 МГц²¹⁰ GPS/GNSS-наведення (L1) — підтверджено непрямо тим, що Грифон-12 успішно глушили/перехоплювали по каналах радіокерування, відео та GPS-навігації антидрон-рушницею KVS G-6. Точні смуги відео/керування у відкритих джерелах відсутні.

Конкретні робочі частоти відео/керування/телеметрії Грифон-12 у відкритих джерелах НЕ опубліковані (немає детального розбору РЕ-частини трофею). Відомо лише, що апарат сприйнятливий до глушіння каналів керування, відео та GPS (радіус придушення KVS G-6 — до 3 км).

Повний спектр частот і детектори — на сторінці «Частоти та детектори».

Радіоканали та зв'язок

Передавач відеоширокосмуговий канал передачі даних (заявлено для Грифон-41; ймовірно спільна платформа лінійки) оцінка⁴ станом на 2026-05ПЛАЗ заявляє «широкополосный канал передачи данных» для Грифон-41

Канал керуванняневідомо type невідомо²Радіоканал керування присутній (глушиться), деталі модуля невідомі

Оптоволокноні bool оцінка⁴ станом на 2026-05Грифон-12/41 — радіоканал; ОДНАК Грифон-61Т (привʼязний гексакоптер) використовує кабель для живлення+даних → імунітет до РЕБ

Антениневідомо type невідомо²Тип антен (CRPA?) не задокументований; вразливість до GPS-глушіння свідчить проти захищеної CRPA

Ретрансляціяймовірно (дальність 90 км перевищує пряму радіовидимість на малих висотах) оцінка¹⁴ станом на 2026-05Грифон-61Т може нести ретранслятор як корисну нагрузку

Технології та конструкція

Автопілотвласний автопілот ПЛАЗ/Geoscan оцінка³¹¹¹² станом на 2026-05ПЛАЗ розробляє власну авіоніку/автопілоти; входить у групу Geoscan (відома цивільними картографічними БпЛА). Конкретна модель невідома.

GNSS / супутникова навігаціяGPS (+ ймовірно ГЛОНАСС) оцінка²¹⁰ станом на 2022-10GPS-навігація підтверджена непрямо (глушилась); ГЛОНАСС типовий для РФ-систем, але прямо не задокументований

Походження компонентівймовірно комерційні компоненти (зх./КНР); підтверджено опосередковано санкціями проти ПЛАЗ за критичні імпортні компоненти оцінка³¹¹ станом на 2026-05Детального покомпонентного розбору саме Грифон-12 у відкритих джерелах немає. ПЛАЗ під санкціями США/ЄС/Канади/Швейцарії/України.

Конструкціякомпозитний планер; конфігурація «літак» (Грифон-12), квадрокоптер (Грифон-41), гексакоптер (Грифон-61Т)⁸⁴¹³ станом на 2026-05

Модифікації / еволюціяЛінійка ПЛАЗ: Грифон-02 (фото/відео/ІЧ-розвідка), Грифон-07/41 (коптери, 5-15 км, 30-60 хв), Грифон-11/12 (літаки, 3D-картографування, 15-90 км, 3 год), Грифон-61Т (привʼязний гексакоптер), Грифон-81. Грифон-12 розроблений на базі Грифон-11.⁴⁷¹²⁶ станом на 2026-05

Стійкість до РЕБ і глушіння

Оптоволоконне керуваннялише Грифон-61Т (привʼязний, кабель живлення+даних → імунітет до РЕБ)¹³⁴ станом на 2023-08Грифон-12/41 — звичайний радіоканал, без оптоволокна

CRPA-антена (захищений GNSS)ні bool оцінка²¹⁰ станом на 2022-10Захищена антена не задокументована; апарат успішно перехоплювали/глушили по GPS → CRPA малоймовірна

Автономність при глушінніневідомо type невідомо²Поведінка при втраті GPS/керування невідома; перехоплення українськими силами свідчить про вразливість

Стійкість до РЕБГрифон-12 — НИЗЬКА стійкість до РЕБ: успішно придушувався/перехоплювався антидрон-рушницею KVS G-6 (блокує канали радіокерування, відео та GPS у радіусі до 3 км). Грифон-61Т — повна стійкість (привʼязний кабель).²¹⁴¹⁰ станом на 2022-10

Статус і виробництво

Виробник / розробникТОВ «ПЛАЗ» (PLAZ LLC), Санкт-Петербург, Політехнічна 22; ІПН 7816388172; входить до групи Geoscan (основний власник — фонд доньки Путіна Катерини Тіхонової)^3111516 станом на 2026-05Під санкціями США (12.2023), Канади, Швейцарії, ЄС (12.2022), України (05.2023)

Перша поява2015⁴¹² станом на 2015-11Грифон-12 показаний на «Інтерполітех-2015»; розроблений на базі Грифон-11інші джерела: 2015-2016⁷ — перші публічні покази лінійки ПЛАЗ

Виробництводрібносерійне оцінка¹⁶ станом на 2026-05

Бойове застосування підтвердженотак bool²¹⁴¹⁰ станом на 2022-10Грифон-12: збитий/перехоплений в Україні (Донецький напрямок, жовтень 2022) РЕБ-засобами; раніше — на службі Вірменії, збитий Азербайджаном (травень 2021). У зведеннях 2024-2026 згадується рідко (другорядна система).

Застосування і протидія

Бойове застосування

Грифон-12: на службі Вірменії — розвідка на кордоні з Азербайджаном, апарат збитий азербайджанськими силами 31.05.2021 (Кельбаджарський р-н). У війні РФ проти України — застосовувався РФ як розвідник; перехоплений/збитий Нацгвардією України (бригада «Дніпро» ім. О. Радієвського) на Донецькому напрямку у жовтні 2022 РЕБ-засобами (антидрон-рушниця KVS G-6). За даними ГУР станом на 2026 задокументовано 162 одиниці (за іншими даними — 95 на червень 2025). У зведеннях 2024-2026 згадується рідко — другорядна/нішева система.^12141017 станом на 2026-05

Протидія і вразливості

Ефективно вражається стандартними засобами РЕБ. Підтверджений кейс: антидрон-рушниця KVS G-6 (ANTIDRON), що блокує канали радіокерування, передачі відео та GPS-навігації у радіусі до 3 км → апарат вдавалося не лише глушити, а й перехоплювати/«приземляти» цілим. Вразливий до GPS-спуфінгу/глушіння (немає підтвердженої CRPA). Малопомітний візуально (малий планер, електродвигун), але детектується по радіоканалу відео/керування. Виняток: Грифон-61Т (привʼязний) — РЕБ не діє, але обмежений висотою 100 м і прив'язкою до кабелю.²¹⁴¹⁰ станом на 2022-10

Польові нотатки і спостереження

Полковник Микола Уршалович (в.о. начальника управління планування ГУ НГУ): бійці бригади «Дніпро» «приземлили» російський розвідувальний БпЛА «Грифон-12» засобами радіоелектронної боротьби.¹⁴operator_ua · 2022-10-27
Захоплення Грифон-12 здійснене антидрон-рушницею KVS G-6, яка блокує частоти радіокерування, передачі відео та GPS-навігації в радіусі до 3 км — апарат вдалося перехопити (взяти під контроль/посадити), а не просто збити.²¹⁰operator_ua · 2022-10
Грифон-61Т характеризується як «найміатюрніша техніка» на «Армія-2023»; завдяки кабельному живленню та передачі даних повністю несприйнятливий до ворожого РЕБ і може безперервно вести спостереження тиждень з висоти до 100 м.¹³аналітик · 2023-08

Додаткові факти

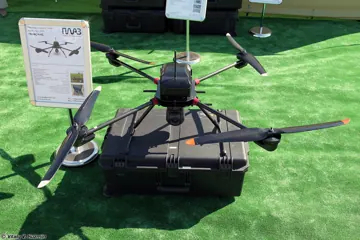

Грифон-41 (коптер): Квадрокоптер; призначений для відеоспостереження в реальному часі та аерофотозйомки на дальності до 15 км; гіростабілізована платформа + широкосмуговий канал передачі даних; БНау 30-60 хв; може працювати з непідготовленої/важкодоступної місцевості.⁴¹² станом на 2026-05
Грифон-61Т (привʼязний гексакоптер): Привʼязний (tethered) гексакоптер: висота до 100 м, безперервне спостереження до тижня, корисна нагрузка до 8 кг (відеокамера + тепловізор + гучномовець + ретранслятор у будь-якій комбінації до 8 кг). Живлення і дані — через кабель → імунітет до РЕБ. Призначення — розвідка/моніторинг, охорона обʼєктів.¹³ станом на 2023-08
Виробник / структура: ПЛАЗ (PLAZ LLC) спеціалізується на розробці й виробництві БпЛА літакового та коптерного типу + авіоніка, корисні нагрузки, системи звʼязку, наземні станції керування. Повʼязана з групою Geoscan (цивільні картографічні БпЛА).³¹¹ станом на 2026-05
Санкції: ПЛАЗ під санкціями: США (12.12.2023), Канада (21.02.2024), Швейцарія (16.08.2023), ЄС (16.12.2022), Україна (27.05.2023).¹¹ станом на 2026-05
Облік ГУР: База War&Sanctions ГУР (картка uav/362) задокументувала 162 одиниці Грифон-12 та 215 повʼязаних юросіб; оновлено 04.05.2026.¹ станом на 2026-05інші джерела: 95¹⁷ — медіа: «95 одиниць вироблено» станом на червень 2025
Призначення (легенда): Офіційно позиціюється як цивільний апарат (аерофотозйомка, картографія/топографія/геологія/геодезія, патрулювання, моніторинг), фактично застосовується для військової розвідки.⁸⁴ станом на 2026-05
Двозначність назви: «Грифон» — також назва (1) пілотованого реактивного ранця-крила (нім. Gruppe ESG/SPELCO), (2) комплексу оповіщення ТУСУР, (3) протиугінних систем Magic Systems. Не плутати з БпЛА ПЛАЗ.¹⁸ станом на 2026-06

Зображення

Дослідницькі нотатки

Грифон — родина БпЛА петербурзької ПЛАЗ (група Geoscan, повʼязана з фондом доньки Путіна). Три профільні моделі: Грифон-12 (літак-розвідник, головний фокус), Грифон-41 (квадрокоптер), Грифон-61Т (привʼязний гексакоптер). Також існують Грифон-02/07/11/81. Грифон-12 — фокус для карти виявлення: фіксований планер 2.3 м, 5.5 кг, дальність/висота/БНау 90 км / ~3100-4000 м / 3 год, гіростабілізована EO 1080p + тепловізор 640×512, запуск з рук/катапульти, посадка парашутом. ПРОГАЛИНИ (чесно): (1) НЕМАЄ публічного детального розбору РЕ-частини трофею → невідомі робочі частоти відео/керування/телеметрії, конкретні моделі камери/гімбала/тепловізора, фокусна/pixel pitch/zoom/FOV/NETD, тип ІЧ-охолодження (оцінка: неохолоджений LWIR за класом), модель автопілота, тип антен (CRPA не підтверджено). (2) Радіус керування окремо не вказаний (90 км — це дальність відео/польоту, ймовірно з ретранслятором). (3) Ціна невідома. КОНФЛІКТИ зафіксовано в alt: маса 5.5 vs 8.5 кг; стеля 3100 vs 4000 vs 3500 м; крейсерська 80 vs 60 км/год; дальність 90 vs ~210 км; облік 162 (ГУР) vs 95 (медіа). Головні значення взято за виробником+ГУР (грейди A/B). ВАЖЛИВО для датасету: Harpiya-A1 (теж ПЛАЗ, картка ГУР 379) — це окрема ВАЖКА баражуюча/Shahed-класу система (МТОУ 300 кг, ПН 150 кг, 185 км/год, дальність 1500 км), НЕ похідна від Грифонів — не змішувати. Свіжість: Грифон-12 — переважно сюжет 2021-2022 (Вірменія, перехоплення в Україні жовтень 2022). У 2024-2026 у фронтових зведеннях майже не фігурує → tier=limited, priority=P2 виправдані. Стійкість до РЕБ низька (перехоплювався KVS G-6).

Джерела та цитати (21)

Грейди: A виробник/офіційні · B верифікований OSINT/ГУР · C якісні медіа · D мілблогери/неперевірене.

1BGrifon-12 — картка ГУР War&SanctionsГУР МО України · EN · 2026-05-04
2CNational guardsmen captured the Gryphon 12 droneMilitarnyi · EN · 2022-10
3AБПЛА Грифон-12 — сторінка виробника ПЛАЗPLAZ · RU · 2022
4CОт квадрокоптеров до беспилотных самолетов — линейка ПЛАЗСделано у нас · RU · 2015-11
5CГрифон-12 — Каталог беспилотников (90 км, 1920×1080 / тепловізор 640×512, 2.3 м, 120 км/год, 3 год, катапульта/з рук)Drone-catalog.ru · RU · 2022
6CGriffin-12. Specifications. A photo (стеля 4000 м, 1080p/640×512, 90 км, 120 км/год, 3 год)Avia-pro.net · EN · 2021
7CВыставка Интерполитех-2015 — дебют дронов (линейка Грифон ПЛАЗ)Русская планета · RU · 2015-11-09
8CГрифон-12. Технические характеристики. ФотоAvia.pro · RU · 2021
9BSky-High Ambitions: Armenia's Drone ProgrammesOryx · EN · 2023-01
10CNGU captured Gryphon 12 using ANTIDRON KVS G-6 cannonGagadget · EN · 2022-10
11BLIMITED LIABILITY COMPANY PLAZ — профіль компанії ГУРГУР МО України · EN · 2026-05
12CБеспилотники России — каталог (Грифон-02/07/11/12/41)RoboTrends · RU · 2020
13CЧто известно о новом беспилотнике (Грифон-61Т, привязной гексакоптер)Аргументы и Факты · RU · 2023-08
14BУкраїнські захисники «приземлили» ще один розвідувальний БПЛА «Грифон-12»АрміяInform (МО України) · UK · 2022-10-27
15CFoundation Run by Putin's Daughter Gets Stake in Drone Manufacturer (Geoscan, 10%, 16.11.2023)Kyiv Post · EN · 2023-11
16CPutin's daughter's fund co-owns largest Russian drone manufacturer (Geoscan/ПЛАЗ)RBC-Ukraine · EN · 2023-11-28
17CUkrainian Warriors Captured New russian UAV (Grifon-12)Defense Express · EN · 2022-10
18CАзербайджанские военные перехватили армянский беспилотник (Грифон-12)Anadolu Agency · RU · 2021-06-01
19DСергій FLASH — пошук по «Грифон» (нема згадок частот/РЕБ Грифон-12)Сергій Флеш · UK · 2026-06
20CАзербайджан заявил о перехвате армянского беспилотника на границе (Грифон-12, 31.05.2021, Кельбаджар)Известия · RU · 2021-05-31
21DВоенное дело — тег «бпла грифон-12»: білоруські «Гроза-С» збили вірменський дрон на кордоні з Азербайджаном (01.06.2021)Военное дело · RU · 2021-06-01
