Гранат-4

Тактико-технічні характеристики

Дальність виявлення (модель)

Інтерактивна мапа: радіуси виявлення та макс. дальність керування від обраної точки (ПКМ на мапі або «⊕ Моя точка»). Значення виявлення модельні (методологія Джонсона), не виміряні.

Сенсори та оптика

Денний канал (оптика)

Нічний канал (тепловізор)

Інші сенсори

• Type: лазерний цілевказівник + лазерний далекомір (модуль ГОЭСЦН)
• Type: автосупроводження цілей (auto-track) за зображенням, 100 м - 12 км
• Type: СІГІНТ/КОМІНТ-модуль (радіорозвідка): виявлення мобільних телефонів і радіопередавачів, пеленгація
• Type: ретранслятор зв'язку для дружніх сил
• Type: модуль РЕБ (радіоелектронної боротьби)

Частоти каналів

Смуги, які використовує апарат, на шкалі 0.1–8.3 ГГц. Частоти швидко змінюються — звіряйте зі свіжими зведеннями.

{'v': 'Конкретні робочі частоти відео/керування/телеметрії Гранат-4 у відкритих джерелах не наведені. Платформа використовує захищений радіоканал передавання відео в реальному часі. У складі електроніки знайдено PLL-синтезатор Analog Devices ADF4360 (інтегрований ГКН, типово застосовується в радіотрактах ~50 МГц - 2.5 ГГц) та відеокодер AXIS M7001 — це непрямі індикатори радіотракту з трофеїв, а не підтверджені частоти.', 'u': '', 'cite': ['S1132', 'S1137'], 'conf': 'unknown', 'asof': '2026-03', 'note': '⚠ незалежно не підтверджено'}

Повний спектр частот і детектори — на сторінці «Частоти та детектори».

Радіоканали та зв'язок

Технології та конструкція

Стійкість до РЕБ і глушіння

Статус і виробництво

Застосування і протидія

Бойове застосування

Застосовується ЗС РФ з 2014 для тактичної розвідки, коригування вогню ствольної артилерії та РСЗВ (комплекс «Наводчик-2»), радіорозвідки/СІГІНТ та ретрансляції. У 2024-2026 ключова роль — лазерне цілевказання для високоточних баражуючих боєприпасів КУБ-2 (пасивна лазерна ГСН): зв'язка Гранат-4 (розвідка+підсвічування) + КУБ-2 (удар). Зафіксовано ураження української 2С22 «Богдана» 16.01 зв'язкою Гранат-4 + КУБ-2. Рідкісний на фронті порівняно з Орлан-10/ZALA/Supercam.^13161121 станом на 2026-03

Протидія і вразливості

Збивається дронами-перехоплювачами (Wild Hornets/Sting) та малою ППО: 10.03.2026 збитий перехоплювачами Wild Hornets розрахунком 1129-го зенітного ракетного (Білоцерківського) полку — перше підтверджене збиття Гранат-4 цим підрозділом. Раніші збиття/трофеї з 2014. Через робочу висоту до 4 км і політ глибоко в тилу противника (100-120 км за лінією) пріоритетні засоби — перехоплювачі з висотою/дальністю, ЗРК; РЕБ по GNSS та каналах керування — додатковий вектор.^171819322 станом на 2026-03

Польові нотатки і спостереження

• Українські оператори (трофейний Гранат-4): мікросхеми вочевидь зняті з різної іноземної побутової техніки, маркування вказує на іноземне походження; апарат описаний як «зібраний з того, що було», ненадійний — «добре, що не вибухнув у руках російського кулібіна». Захоплений у сірій зоні під час розвідрейду, не дотягнув до позицій і розбився.¹⁴operator_ua · 2024
• Оператори ЗСУ про збиття 10.03.2026: Гранат-4 здатний працювати за 100-120 км за лінією фронту, підніматись до ~4000 м; рідкісна й дорога ($200k+) ціль — на відміну від масових Орлан/ZALA/Supercam.¹⁷¹⁸¹⁹operator_ua · 2026-03
• Російські канали/опис: Гранат-4 — апарат концерну «Калашников»; попри меншу кількість у військах порівняно з ZALA, РФ віддає перевагу Гранат-4 для цілевказання (зв'язка з КУБ-2).¹⁰operator_ru · 2026
• Контекст еволюції РФ-розвідників 2025-2026: перехід на оптоволокно й тепловізори, рій; родина Гранат-1/2/3/4 (радіуси 10/15/25/100 км) лишається в дивізіонах ствольної артилерії та РСЗВ комплексу «Наводчик-2».²³аналітик · 2026

Додаткові факти

• Зв'язка з КУБ-2: КУБ-2/КУБ-2-Э (концерн «Калашников») — баражуючий боєприпас середнього класу: дальність >40 км, висота до 2000 м, швидкість 120-150 км/год, час польоту до 25 хв, маса до 14.5 кг, термобарична БЧ до 4.6 кг. Гранат-4-Э підсвічує ціль лазером, КУБ-2 з пасивною лазерною ГСН уражає. Представлений на IDEX-2025.²¹²⁴ станом на 2025-02
• Модуль ГОЭСЦН: Гиростабилизированная оптико-электронная станция с лазерным целеуказателем и дальномером: відео+тепловізор, двовісна гіростабілізація, автосупроводження 100 м-12 км, спостереження до 70 км, лазерне цілевказання до 3 км. Уперше показано серпень 2025; перші постачання Гранат-4-Э з ГОЭСЦН — липень 2025; нова партія в зону БД — квітень 2026.¹¹¹²⁸ станом на 2026-04
• Наземний пункт керування: НПУ комплексу на шасі КамАЗ-4350 (також Урал): керує польотом, обробляє дані й автоматично передає в системи бойового управління КРУС, ЕСУ ТЗ, АСУ.⁵⁴ станом на 2016-02
• Призначення/ролі: Тактична розвідка місцевості, патрульно-спостережні польоти, пошуково-рятувальні завдання, коригування артилерії/РСЗВ, радіорозвідка стільникових мереж, ретрансляція, РЕБ (змінні модулі).¹³¹⁰ станом на 2026-03
• Санкції/компоненти (НАЗК): НАЗК доповнило базу іноземних компонентів у зброї: у Гранат-4 — двигун, генератор, сервопривід та кілька десятків чіпів іноземного виробництва, що демонструє залежність РФ від імпорту електроніки.¹⁴ станом на 2026-03
• Конфлікт ТТХ (дві конфігурації): Важливо для моделі: базова Гранат-4 (МТОВ 30 кг, дальність до 100 км, 6 год, висоти 300-2000 м, стеля 4000 м) vs модернізована Гранат-4-Э з ГОЭСЦН (МТОВ ≤55 кг, дальність до 55 км, 8 год, висоти 500-3000 м). Офіційні цифри «Калашников» для -Э розходяться з базовими — для кілець виявлення/досяжності використовувати залежно від конфігурації; для більшості бойових випадків поки актуальніша базова версія з радіусом ~100 км. суперечливо¹³⁷⁸ станом на 2026-04

Зображення

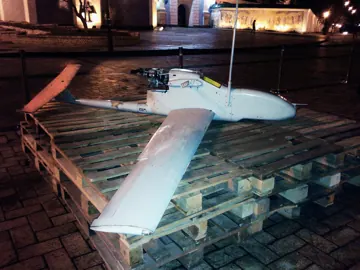

уламки
