Застава

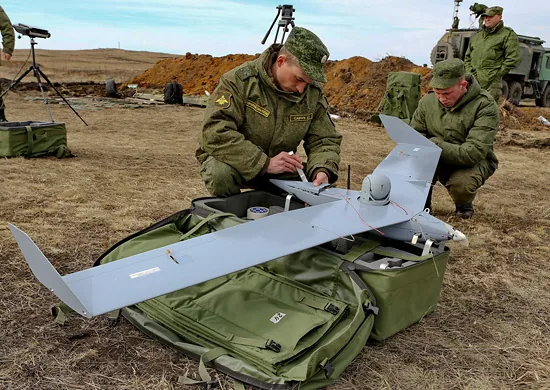

Zastava · Bird-Eye 400 (russian licensed build)
Тактична повітряна розвідка/коригування вогню.
Тактико-технічні характеристики
Дальність виявлення (модель)
Інтерактивна мапа: радіуси виявлення та макс. дальність керування від обраної точки (ПКМ на мапі або «⊕ Моя точка»). Значення виявлення модельні (методологія Джонсона), не виміряні.
- Виявлення людини (ніч)270 м
- Виявлення людини (день)380 м
- Виявлення техніки (ніч)600 м
- Виявлення техніки (день)850 м
- Дальність керування (макс.)10 км
Як змодельовано
Johnson/STANAG 4347 geometry (d ≈ h·tan θ, θ=60-70°) anchored to Eleron-3 class. At h≈300 m the 60-70° viewing geometry caps the horizontal ground footprint at ~520-825 m, which is the binding (geometric) constraint for vehicle-size targets. MicroPOP gyro-stabilized EO/IR gimbal with zoom is modestly better than Eleron-3's payload, so TZ detection sits just above the Eleron-3 anchor but far below Orlan-10 because the low altitude dominates. Sensor resolution/zoom unpublished → estimated by class. Night uses uncooled LWIR (not cooled MWIR), so night < day and night_plus=false; person (small critical size) is resolution-limited → 'O', vehicle day is geometry-limited → 'G'. · похибка ±35%
Сенсори та оптика
Денний канал (оптика)
Нічний канал (тепловізор)
Інші сенсори
- опційний лазерний далекомір/підсвітлювач у деяких конфігураціях MicroPOP оцінка8 станом на 2017Наявність на Заставі не підтверджена; базовий MicroPOP пропонує опцію LRF/designator.
Частоти каналів
Смуги, які використовує апарат, на шкалі 0.1–8.3 ГГц. Частоти швидко змінюються — звіряйте зі свіжими зведеннями.
{'v': 'Конкретні робочі частоти відео/керування/телеметрії Застави у відкритих джерелах не знайдені. Захищений LOS-датадінк (Elbit/Data Links). Навігація — GPS-модуль u-blox (Швейцарія).', 'cite': ['S1169', 'S1168'], 'conf': 'unknown', 'asof': '2015'}
Повний спектр частот і детектори — на сторінці «Частоти та детектори».
Радіоканали та зв'язок
Технології та конструкція
Стійкість до РЕБ і глушіння
Статус і виробництво
Застосування і протидія
Бойове застосування
Тактична повітряна розвідка/коригування вогню. Застосовувалась на Донбасі 2014-2015 та (за укр. джерелами) до квітня 2020. Кілька бортів збито/знайдено ЗСУ й ДПСУ (борт №355 — 22-24.07.2015, Луганщина; квітень 2020). Дислокація комплексів — Гюмрі (Вірменія), Владикавказ, Буйнакськ, Алейськ, Далекий Схід та ін. (16+ частин за тендером МО РФ 2015). Свіжих підтверджень застосування у вторгненні 2022+ у відкритих джерелах немає.45112 станом на 2020-04
Протидія і вразливості
Збивалась стрілецько-зенітним вогнем та засобами ППО на Донбасі (борт №355 збито прикордонниками 2015). Вразлива до РЕБ: придушення LOS-радіоканалу керування/відео та глушіння/спуфінг комерційного GPS u-blox (без CRPA). Низька акустична/радіолокаційна помітність ускладнює виявлення, але апарат застарілий. оцінка452 станом на 2020
Польові нотатки і спостереження
- ДПСУ (прикордонники) опублікували фото й відео збитого 22-24.07.2015 на Луганщині борту: на табличці назва «Застава» й серійний №355, акумулятор ізраїльської Amicell/Amit Industries, маркування камери IAI, англомовні перемикачі ON/OFF — попри «російське» виробництво апарат фактично ізраїльський.45
- За тендером Міноборони РФ від 06.04.2015 на той момент РФ мала 27 комплексів «Застава», розподілених по 16+ військових частинах (Гюмрі, Владикавказ, Буйнакськ, Алейськ, Далекий Схід тощо).45
- OSINT-розбір комплектуючих: «єдине справді російське в цій техніці — корпус (пластик або дерево) та парашут (тканина)»; уся «начинка» (двигун Hacker Motor, автопілот UAV Navigation AP04M, GPS u-blox, електроніка Elbit/Data Links, модуль Vweb) — імпортна.2
- Український квітень-2020: на Донбасі знову збито/знайдено дорогий БпЛА РФ-виробництва, ідентифікований як «Застава» Bird-Eye 400 — підтверджує, що апарат лишався в строю принаймні до 2020 р.11
Додаткові факти
- контракт/локалізація: Контракт «Оборонпрому» з IAI на збірку БпЛА в РФ — ~$400 млн (підписано 2010, машинокомплекти; розгортання збірки на УЗГА). За цим контрактом збирали як «Форпост» (IAI Searcher Mk II), так і «Заставу» (Bird-Eye 400).29 станом на 2013
- обсяг закупівлі: 27 комплексів міні-БпЛА «Застава» замовлено на 2011-2013 на суму ~1,3392 млрд руб (для порівняння: 10 комплексів «Форпост» — ~9,006 млрд руб).29 станом на 2013
- причина зняття/стагнації: Після 2014 Ізраїль фактично заморозив нові поставки БпЛА/комплектуючих до РФ під тиском санкцій; УЗГА з 2016 взяв курс на імпортозаміщення, але на «Форпості», а не на «Заставі» — звідси відсутність свіжих згадок «Застави» 2022+. оцінка109 станом на 2019
- перша зафіксована втрата: Перший знайдений в Україні апарат — 24.07.2014 на Харківщині (борт із армійським №280); другий гучний випадок — 22-24.07.2015 на Луганщині (борт №355).4 станом на 2015-07
- призначення: Повітряна розвідка місцевості, патрулювання, спостереження та наведення вогневих засобів на цілі в зоні безпосереднього контакту; «over-the-hill» ISR для малих підрозділів.127 станом на 2015
Зображення
Дослідницькі нотатки
Базові ТТХ Застави/Bird-Eye 400 добре задокументовані (планер 2.2 м крило, ~5,5-5,6 кг, payload 1,2 кг, електричний, катапульта+парашут), але є системний розкид між західними (IAI/airforce-technology/InformNapalm) і РФ-каталогами (robotrends/avia-pro/RU-Wiki) по швидкості (83 vs 100-120 км/год), стелі (304 vs 1000 vs 2200 м), дальності (10 vs 15 км) та тривалості (60 vs 80 хв) — усі конфлікти зафіксовані в alt. Найцінніше й найнадійніше: походження комплектуючих (Elbit/Data Links, Amicell, Vweb, Hacker Motor, UAV Navigation AP04M, u-blox) — підтверджено кількома джерелами через розбір збитого борту №355. Слабкі місця датасету: конкретні частоти відео/керування/телеметрії НЕ знайдені у відкритих джерелах (апарат старий, дорозбірних публікацій рівня Флеша/lostarmour по ньому немає); деталі сенсора MicroPOP (роздільність денного/ІЧ, NETD, зум, FOV) виробником для цієї конфігурації не розкриті — наведено типові для сімейства з conf=estimate. Спроби t.me/s/serhii_flash?q=Застава, lostarmour, RU-мілблогів результату по Заставі не дали (система виведена/неактуальна). Підозрілий результат пошуку, що ототожнював «Заставу» з Shahed-129 — відкинуто як помилку. tier=withdrawn обґрунтовано: останнє підтверджене застосування ~квітень 2020, постачання IAI заморожені, свіжих згадок 2022+ немає. WebFetch на nv.ua/topwar/militaryperiscope/gordonua/grokipedia блокувався (403/ECONNREFUSED) — дані по 2020-втраті взято з пошукових анотацій (militaryblog/nv/gordonua), conf відповідно знижено.
Джерела та цитати (11)
Грейди: A виробник/офіційні · B верифікований OSINT/ГУР · C якісні медіа · D мілблогери/неперевірене.
- 1CЗастава — каталог військових безпілотників
- 2BZastava — components origin (Elbit/Data Links, Vweb, Hacker Motor, UAV Navigation AP04M, u-blox)
- 3DЗастава. Технические характеристики. Фото.
- 4BRussian Drone Zastava a.k.a. Israeli Bird Eye 400 Downed in Donbas by Ukrainian Forces
- 5BУкраїна збила російський безпілотник «Застава», він же ізраїльський Bird Eye 400, вартістю 2 млн доларів
- 6CBirdEye 400 Unmanned Aerial Vehicle
- 7CIAI Bird-Eye — specifications (mass 4.1 kg, payload 1.2 kg, wingspan 2.2 m)
- 8CIAI New Tactical EO/IR Payloads – 1.1 Kg MicroPOP & 200 gr NanoPOP
- 9CСборка БЛА «Форпост» и «Застава» на УЗГА
- 10CWestern sanctions cause huge problems for Russia's war sector; Israel and drone parts
- 11CУкраїнські військові збили на Донбасі російський безпілотник «Застава» Bird Eye 400
