Shahed-подібний розвідник (без назви)
Shahed-shaped reconnaissance UAV (unnamed) · (без індексу/назви)
Розвідка прикордонних і прифронтових маршрутів ПЕРЕД хвилями Shahed/Геранів + фіксація роботи ППО (виявлення мобільних вогневих груп/перехоплювачів) у режимі реального часу для коригування ударних планів РФ.
Тактико-технічні характеристики
Дальність виявлення (модель)
Інтерактивна мапа: радіуси виявлення та макс. дальність керування від обраної точки (ПКМ на мапі або «⊕ Моя точка»). Значення виявлення модельні (методологія Джонсона), не виміряні.
- Виявлення людини (ніч)120 м
- Виявлення техніки (ніч)450 м
- Виявлення людини (день)500 м
- Виявлення техніки (день)2.2 км
Як змодельовано
Johnson criteria (STANAG 4347) detection at >=2px on critical target dimension, GSD = R*pixel_pitch/focal at 60-70deg from nadir. Limiting factor is the analog SD video camera (~720x576 PAL equiv, no confirmed optical zoom, no stabilized gimbal): detection is optical-resolution-limited ('O'), NOT geometry-limited, despite high 1-3km working altitude (altitude adds geometric reach but does not improve an SD analog feed's resolution). Assumed narrow ISR lens ~20-25deg HFOV (plausible for filming AD positions from 1-3km). GSD-allowed = target_m/2; R = GSD_allowed*px/(2*tan(HFOV/2)); horizontal d = R*sin(theta). Calibrated to sit below Orlan-10 (24MP DSLR/85mm prime) and above Eleron-3 (tiny short-range tactical). Night: no IR/thermal channel mentioned in any source; daytime EO analog is near night-blind (residual only under illumination), so night values heavily degraded and night_plus=false. uncertainty 35% (unconfirmed/unnamed system, optics estimated by analog-SD class analogy). · похибка ±35%
Сенсори та оптика
Денний канал (оптика)
Нічний канал (тепловізор)
Частоти каналів
Смуги, які використовує апарат, на шкалі 0.1–8.3 ГГц. Частоти швидко змінюються — звіряйте зі свіжими зведеннями.
Відеоканал
- ~1200–1300 МГц134 Аналоговий відеопередавач діапазону 1.2 ГГц (L-band). Типові аналогові FPV-VTX 1.2 ГГц: ~1080–1360 МГц; на 1–3 км висоти дає 50+ км відео в LOS.
Канал керування
- ~860–930 МГц126 Керування ELRS (ExpressLRS). Для дальніх дистанцій майже напевно 900-МГц варіант ELRS (868 МГц EU / 915 МГц рос/світ, LoRa) — кращі проникність/дальність, ніж 2.4 ГГц. Точний канал з трофею не оголошено.
- ~2400–2483 МГц6 АЛЬТЕРНАТИВА: ELRS існує і в 2.4 ГГц (до 500 Гц pkt-rate). Для розвідника-дальнобою менш імовірно, але теоретично можливо. Конкретна смуга не підтверджена джерелами.
Телеметрія
- ~860–930 МГц12 ELRS забезпечує двосторонній лінк (керування + телеметрія) в одному радіоканалі; окремого телеметричного діапазону не виявлено.
{'v': 'Профіль випромінювання: L-band аналог-відео (1.2 ГГц) + ELRS-керування (ймовірно 900 МГц). Для РЕБ/детектора це характерна пара: широкий аналоговий L-band noise + вузький LoRa-burst ~900 МГц.', 'u': 'text', 'cite': ['S1968', 'S1971', 'S1976'], 'conf': 'estimate', 'asof': '2025-06'}
Повний спектр частот і детектори — на сторінці «Частоти та детектори».
Радіоканали та зв'язок
Технології та конструкція
Стійкість до РЕБ і глушіння
Статус і виробництво
Застосування і протидія
Бойове застосування
Розвідка прикордонних і прифронтових маршрутів ПЕРЕД хвилями Shahed/Геранів + фіксація роботи ППО (виявлення мобільних вогневих груп/перехоплювачів) у режимі реального часу для коригування ударних планів РФ. Силует Shahed маскує його під ударний дрон → ускладнює класифікацію розрахунками ППО.1234 станом на 2025-06
Протидія і вразливості
1) РЕБ по ELRS (868/915 МГц, 2.4 ГГц) — розрив керування/телеметрії; 2) подавлення/перехоплення аналог-відео 1.2 ГГц (L-band); 3) дрони-перехоплювачі на висоту 1–3 км: WIY DRONES STRILA (>300 км/год) та BUREWIY (1000–2000 м, до 250 км/год) згадані Militarnyi як контрзасіб саме під цей профіль; 4) виявлення складне через Shahed-силует — потрібна ідентифікація за радіопрофілем (1.2 ГГц аналог + ELRS-burst), а не за формою. оцінка16 станом на 2025-06
Польові нотатки і спостереження

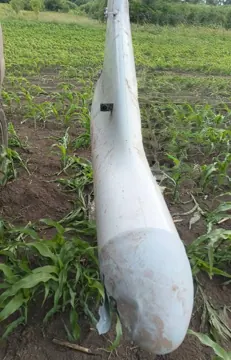

- Сергій "Флеш" Бескрестнов опублікував фото та перехоплене відео апарата ~21.06.2025; на відео БпЛА помітно "гойдає" з боку в бік під час польоту — ознака нестабільності та кустарної природи збірки.24
- Флеш: на висоті 1–3 км аналоговий відеопередавач діапазону 1.2 ГГц здатний передавати картинку на 50 кілометрів і більше, керування — через ELRS.13
- Флеш: апарат веде розвідку прикордонних/прифронтових маршрутів для "Шахедів" та фіксує роботу засобів ППО; українські військові вже мають записи з його відеоканалу, що дозволяє оцінити можливості та розробити протидію.15
- Defense Express: апарат "crude and improvised", відрізняється від ударного варіанту з камерою/радіокеруванням/примітивним ШІ (той — фактично важкий FPV з потужною БЧ, керування до 150 км). Не змішувати дві системи.2
- Militarnyi (контрзасоби): під профіль 1–3 км пропонуються перехоплювачі WIY DRONES — STRILA (швидкість >300 км/год) та BUREWIY (робоча висота 1000–2000 м, макс. ~250 км/год).1
Додаткові факти

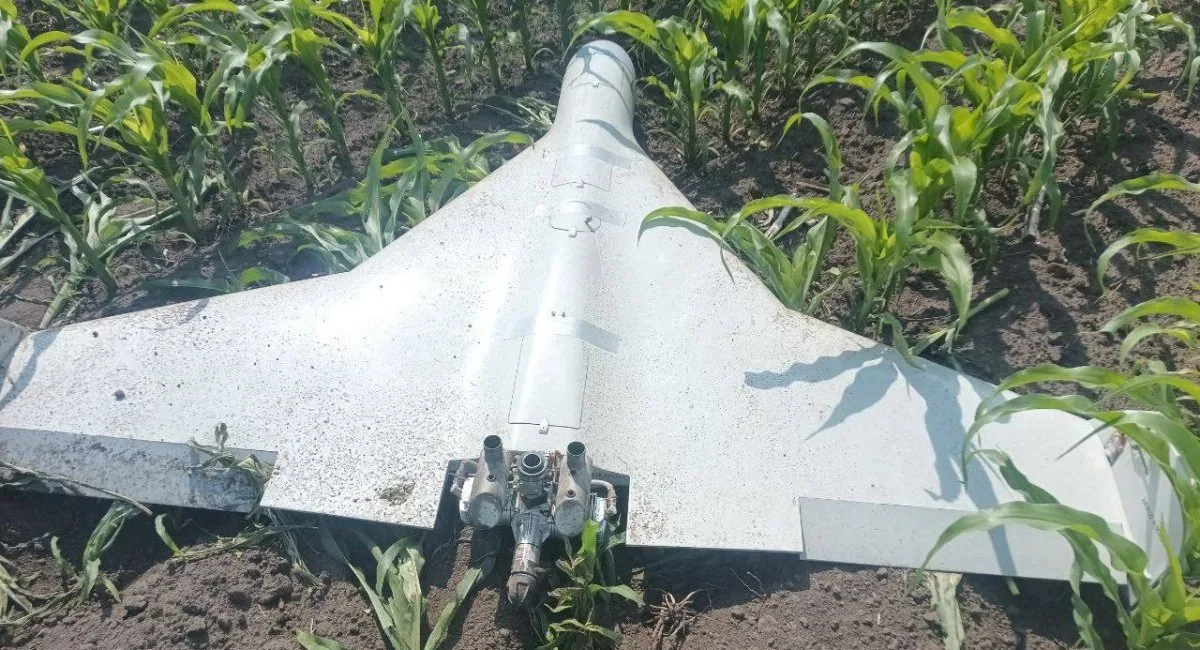

- Силует як камуфляж: Головна "фішка" — планер відтворює силует Shahed/Герань, тож розрахунки ППО вагаються: бити дорогою ракетою по "ударному" дрону чи ні. Це ускладнює і візуальну, і автоматичну класифікацію.13 станом на 2025-06

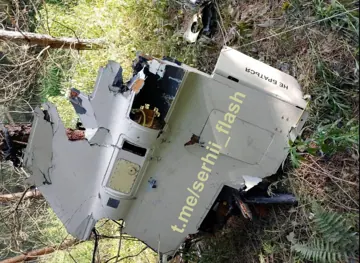

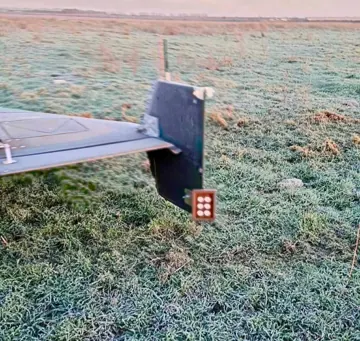

- Чітке відмежування від інших систем: НЕ плутати з: (a) Shahed-136/Герань-2 з pan-tilt EO-камерою та 4G/LTE-модемами на укр. SIM (фікс. з 03.2024, розвідка тилу); (b) керований "online-Shahed" з Mesh-модемом+ШІ-оптикою, керування ~150 км, може бити рухомі цілі/гелікоптери; (c) декой Gerbera з 1–2 камерами на спині (вгору/назад) для виявлення перехоплювачів. Спільне з нашим апаратом — лише силует.2789 станом на 2025-06
- Роль у kill-chain Shahed: Працює як передовий розвідник/наводчик хвиль: летить попереду, картографує безпечні коридори (оминути зони ППО) та фіксує позиції мобільних вогневих груп → РФ коригує маршрути та точки ударів Shahed/Геранів у реальному часі.12 станом на 2025-06
- Контекст екосистеми (масштаб): На тлі ~2700 Shahed/міс + ~2500 декоїв/міс (кінець травня 2025) РФ системно нарощує допоміжні розвід/декой-платформи; цей кустарний розвідник — один із елементів диверсифікації екосистеми. оцінка10 станом на 2025-05
- Базовий силует Shahed-131 (для оцінки геометрії, НЕ підтверджені розміри цього апарата): Shahed-131: довжина ~2.6 м, розмах ~2.2 м, маса ~135 кг, швидкість ~180 км/год, двигун Serat-01 (реверс Limbach L550E), наведення GNSS+INS. Подається лише як орієнтир силуету, на який схожий розвідник.11 станом на 2025-06
- Чому 1.2 ГГц + 1–3 км: Зв'язка обрана під дальнє відео в прямій видимості: L-band (1.2 ГГц) добре проходить на десятки км, а висота 1–3 км забезпечує LOS до 50+ км і виводить апарат з зони дешевих засобів ураження, лишаючи якісну картинку ППО/маршрутів. оцінка14 станом на 2025-06
Зображення
Дослідницькі нотатки
Confidence LOW: непідтверджена (tier=unconfirmed), без назви/індексу система, відома майже виключно з ОДНОГО первинного джерела — публікації Сергія "Флеша" Бескрестнова (фото + перехоплене відео, ~21.06.2025), яку переказали Militarnyi/Defense Express/УНІАН/Главком. Незалежного трофейного розбору (lostarmour/CAR/ГУР-картки) САМЕ для цього апарата я не знайшов станом на 06.2026. ВИСОКА певність лише по кількох фактах (усі від Флеша, узгоджені 4+ джерелами): силует Shahed/Герань; робоча висота 1–3 км; аналогове відео 1.2 ГГц з дальністю ~50+ км; керування ELRS; роль = розвідка маршрутів + фіксація ППО перед ударними хвилями. НЕВІДОМО (чесні прогалини): розміри/маса/розмах, двигун, швидкість, тривалість, точна модель камери та наявність зуму/ІЧ, конкретні канали ELRS, антени, виробник, вартість, масштаб. КРИТИЧНЕ для якості датасету — РОЗМЕЖУВАННЯ. У відкритих джерелах легко злити в одне ЧОТИРИ різні системи; я навмисно тримав їх окремо: (1) ЦЕЙ кустарний розвідник: силует Shahed, 1.2 ГГц аналог, ELRS, без БЧ, розвідка/наводка. (2) Shahed-136/Герань-2 з pan-tilt EO + 4G/LTE-модем (укр. SIM), фікс. з 03.2024 — розвідка тилу, інша система (r7). (3) Керований "online-Shahed" з Mesh-модемом + примітивним ШІ-розпізнаванням, керування ~150 км, б'є рухомі цілі — це УДАРНА система, Defense Express прямо її відмежовує (r2, r6). Mesh/ШІ НЕ приписувати нашому апарату. (4) Декой Gerbera з камерами на спині (вгору/назад) для виявлення перехоплювачів (r8) — пінопласт/фанера, ~$10k, інша роль. Для карти "Далекомір": для кілець ВИЯВЛЕННЯ оптикою параметрів сенсора (зум/FOV/pixel pitch) немає → радіус оптичної розвідки рахувати НЕ варто. Натомість релевантне кільце — дальність ВІДЕОКАНАЛУ ~50 км з висоти 1–3 км (наскільки глибоко в укр. тил апарат може "бачити та віддавати" відео, летячи вздовж лінії). Радіопрофіль для детектора: 1.2 ГГц (L-band аналог) + ELRS ~900 МГц. Зачіпки для дозбору (не закрито): архівний снапшот FB-поста Флеша (web.archive не знайдено); прямий розбір трофею у t.me/s/serhii_flash за 06.2025 (web-preview не повернув конкретний пост); можливі оновлення 2026 р. саме по цій системі (нової інформації не виявлено).
