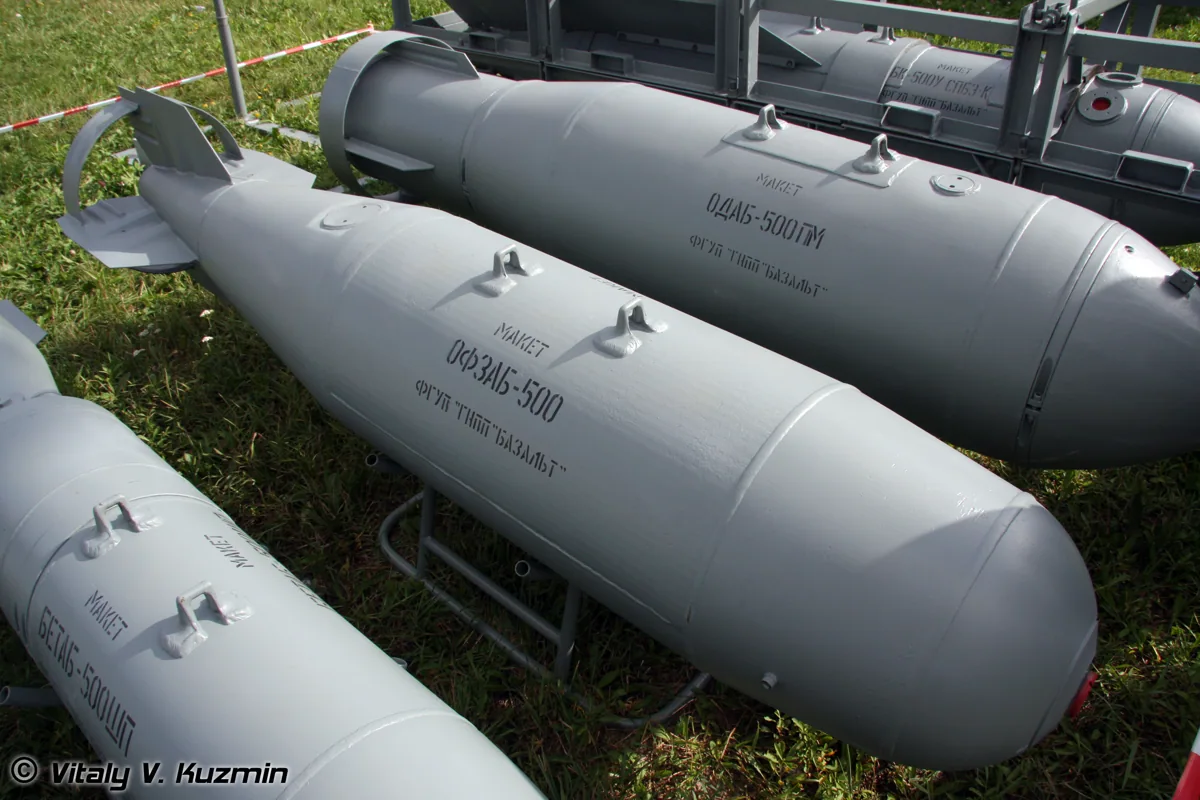

ОФЗАБ-500 на виставці МАКС-2009 — Vitaly V. Kuzmin

ОФЗАБ-500 + УМПК

OFZAB-500 + UMPK (HE-fragmentation-incendiary glide bomb) · ОФЗАБ-500

КАБне підтвердженоP3середня впевненість

осколково-фугасно-запальна планувальна авіабомба (УМПК)

Виробник: ГНВП «Базальт» (НВО «Базальт», входить у концерн «Техмаш»/Ростех)

також: ОФЗАБ-500, OFZAB-500, осколочно-фугасно-зажигательная авиабомба калибра 500 кг, УФЗАБ-500 (помилкове написання в деяких медіа)

⚠ Дані не підтверджені або застарілі — звіряйте з джерелами внизу.

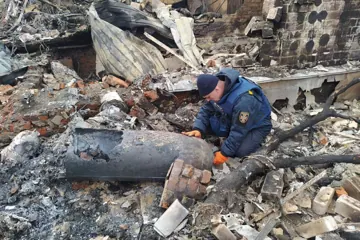

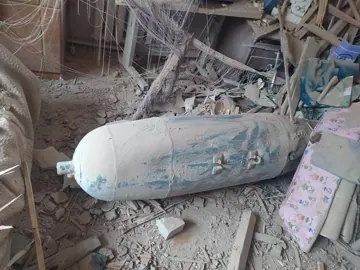

Вільнопадаюча ОФЗАБ-500 застосовується з 2022 (Чернігів 09.03.2022).

Тактико-технічні характеристики

Дальність планування, км

50, 80км оцінка¹²³

станом на 2025-02Оцінка за аналогією з ФАБ-500 М-62 + УМПК. amalantra/airwar — ~50–60 км при скиданні з великої висоти; англомовні огляди (Army Recognition, South Front) — «близько 80 км». Залежить від висоти/швидкості скидання та траєкторії.

Мін. дальність планування, км

невідомокм невідомо¹

станом на 2024-11Мінімальна/типова дальність планування саме для ОФЗАБ-500 окремо не публікувалась.

Висота скидання, км

0.9, 12км оцінка¹⁴

станом на 2024-11Робочі параметри скидання з УМПК: 900–12 000 м при 550–1850 км/год (amalantra/www1.ru). Для максимальної дальності планування — скидання з ~10–12 км.

Бойова частина

осколочно-фугасно-запальна; за більшістю медіа — 250 кг запальної суміші + 37,5 кг вибухівки/осколків суперечливо⁵⁶¹²

станом на 2024-11Тип беззаперечно осколочно-фугасно-запальний. Кількісний розклад споряджання СУПЕРЕЧЛИВИЙ: 250+37,5 кг (домінує у медіа/Коваленко) проти 86+49 кг (RU Wiki/airwar). Принцип: спершу детонує запальна частина, потім фугасна, з підвищеним меридіональним кутом розльоту осколків.інші джерела: 86 кг ВВ + 49 кг вогнесуміші (всього ~135 кг споряджання)⁷⁸ — RU Wikipedia (таблиця авіабомб РФ) та airwar.ru дають інший розклад — суттєво менше споряджання; airwar.ru-таблиця частково спотворена/переплутана колонками.інші джерела: запальна суміш на основі ОМ-100МИ-3Л (ізопропілнітрат + алюмінієво-магнієва пудра, як у РПО-А «Шмель»), горіння 1500–2000 °C⁹⁶³ — Так описує склад Defense Express; ця характеристика ближча до термобаричної/об'ємно-детонуючої. Імовірне переплутування з ОДАБ — див. extra_facts про класифікацію.

Носій

Су-34, Су-24М, Су-25СМ; базова бомба сумісна з широким парком (Су-24/Су-25 та ін.) оцінка¹²

станом на 2024-11Версію з УМПК носить переважно Су-34 (фронтовий бомбардувальник). amalantra додає Су-24М та Су-25СМ «Грач».

Крейсерська швидкість, км/год

700, 800км/год оцінка¹⁰

станом на 2025-05Оцінка швидкості планування для розрахунку часу підльоту (за даними по УМПК-бомбах загалом: політ ~7,5–8,5 хв на ~95 км → 700–800 км/год). Для ОФЗАБ-500 окремо не вимірювалось.

Макс. швидкість, км/год

1850км/год оцінка¹⁴

станом на 2024-11Верхня швидкість скидання носія (550–1850 км/год). Це швидкість літака-носія, не крейсерська планування.

Макс. висота, м

20000м оцінка⁵¹

станом на 2024-11Стеля застосування БАЗОВОЇ (вільнопадаючої) бомби 300–20 000 м при 100–1200 км/год (довідкові ТТХ носія). Для УМПК-скидання діапазон вужчий (900–12 000 м).

Злітна маса, кг

500кг ⁵¹²¹¹

станом на 2024-11Калібр 500 кг — повна маса бомби (без УМПК). З УМПК повна маса збірки більша (планувальний модуль додає ~80–150 кг, точних даних для ОФЗАБ немає).

Розмах крила, м

0.5м оцінка⁵¹

станом на 2024-11Розмах стабілізатора БОМБИ (без УМПК) ~0,5 м. УМПК додає складані крила більшого розмаху (точних даних для ОФЗАБ немає).

Довжина, м

2.5м оцінка⁵¹²

станом на 2024-11Довжина корпусу ~2,38–2,5 м (без УМПК).інші джерела: 2.385¹² — voennoedelo дає довжину 2385 ммінші джерела: 2.5⁷ — RU Wiki — 2500 мм

Діаметр, м

0.45м оцінка⁵¹²¹²

станом на 2024-11Діаметр корпусу 400–450 мм за різними джерелами.інші джерела: 0.4⁷ — RU Wiki — діаметр 400 мм

Damage radius, м

290м заявлено¹¹³

станом на 2024-11«Радіус ураження ~290 м» — фігурує в RU/UA-медіа (amalantra, news-kharkov). Імовірно радіус осколочно-запального ураження по незахищених цілях; значення завищене для гарантованого ураження, ближче до зони запалень/осколків.

Бойова частина temp, °C

1500, 2000°C заявлено⁹⁶

станом на 2024-11Температура горіння запальної суміші. Defense Express — 1500–2000 °C (як ОМ-100МИ-3Л); amalantra — ~900 °C. Розкид великий через невизначеність складу.інші джерела: 900¹ — amalantra — ~900 °C в епіцентрі

Час підльоту і досяжність

Крейсерська швидкість ≈ 700 км/год. Інтерактивна мапа: кільця часу підльоту до цілі (відстань = швидкість × час) від обраної точки (ПКМ на мапі або «⊕ Моя точка»).

Підліт 1 хв12 км
Підліт 3 хв35 км
Макс. планування50 км

Частоти каналів

Смуги, які використовує апарат, на шкалі 0.1–8.3 ГГц. Частоти швидко змінюються — звіряйте зі свіжими зведеннями.

Навігація

12345678 ГГц

відеокеруваннянавігаціятелеметрія

Навігація (GNSS)

~1176–1610 МГц¹⁴ Діапазони ГНСС L1/L2/L5 (GPS/ГЛОНАСС), прийом через CRPA «Комета-М». Конкретні частоти для саме ОФЗАБ не вимірювались — спільні для всіх УМПК.

{'v': 'Власних радіоканалів керування/відео бомба не має — наведення лише за ГНСС+БІНС. РЕБ-вразливість зосереджена на придушенні ГНСС-приймача «Комета-М».', 'cite': ['S2624', 'S2325'], 'conf': 'estimate', 'asof': '2026'}

Повний спектр частот і детектори — на сторінці «Частоти та детектори».

Радіоканали та зв'язок

Передавач відеоневідомо¹⁵ станом на 2024-11Відеоканалу немає (некерована по зображенню бомба).

Канал керуваннявідсутній двосторонній лінк; наведення автономне за заданими координатами (БІНС+ГНСС) оцінка¹⁵ станом на 2024-11

Оптоволокноні¹⁵ станом на 2024-11Оптоволокна немає (це планувальна авіабомба, не FPV).

АнтениCRPA «Комета-М» (керована діаграмна антена, 8–12 елементів станом на 2024–2025, до 16 у новітніх) оцінка¹⁴ станом на 2025

Ретрансляціяні¹⁵ станом на 2024-11

Технології та конструкція

Автопілотінерціальна навігаційна система (БІНС) у складі УМПК + супутникова корекція; планування на складаних крилах оцінка¹⁵³ станом на 2026-02УМПК = уніфікований модуль планування і корекції: складані крила + хвостові керма + блок навігації (БІНС + ГНСС-приймач «Комета-М»).

GNSS / супутникова навігаціяГЛОНАСС/GPS через CRPA-антену «Комета-М» (захищена від наземного РЕБ; екранована від нижньої півсфери) оцінка¹⁵¹⁴ станом на 2026-02«Комета-М» — багатоелементна CRPA (контрольована діаграмна антена) виробництва ВНДІР «Прогрес» (Чебоксари). Версії 4/8/12/16 елементів; для УМПК типово 8 (2024) → 12 (2025).

ШІ-функціїневідомо невідомо¹⁰ станом на 2025-07Окремих ШІ-функцій для УМПК не підтверджено; точність зросла завдяки кращим алгоритмам обробки CRPA, не ШІ-наведенню по зображенню.

Походження компонентівкорпус/споряджання — РФ (Базальт); CRPA «Комета-М» — РФ (ВНДІР «Прогрес»), але з імпортними/китайськими елементами в новіших ітераціях (16-елементні — з Китаю) оцінка¹⁴ станом на 2026За розборами Сергія Флеша: 4-ел. варіанти раніше іранського походження; 16-ел. CRPA — з Китаю.

Конструкціялитий чавунний/сталевий корпус калібру 500 кг з запальним споряджанням + центральний фугасний заряд; зверху монтується знімний модуль УМПК оцінка⁵¹ станом на 2024-11

Модифікації / еволюціяОФЗАБ-500 (база, вільне падіння, з ~2001/2004) → ОФЗАБ-500 + УМПК (з серпня 2024); ширша лінійка УМПК еволюціонує до УМПК-ПД (>100 км) і реактивного варіанта (до 200 км) оцінка⁴¹⁶¹⁰ станом на 2025-07ОФЗАБ-500 на момент 2024–2026 застосовувалась зі стандартним УМПК; перенесення на УМПК-ПД для ОФЗАБ окремо не підтверджено.

Стійкість до РЕБ і глушіння

Оптоволоконне керуванняні¹⁵ станом на 2024-11

CRPA-антена (захищений GNSS)так — «Комета-М», багатоелементна (8/12 ел.), формує нулі ДН у напрямку джерел завад, екранована від нижньої півсфери для захисту від наземного РЕБ оцінка¹⁴¹⁷ станом на 2025Ключовий елемент завадостійкості всіх УМПК-бомб. Чим більше елементів — тим більше джерел РЕБ може придушити одночасно.

Автономність при глушінніпри придушенні ГНСС переходить на інерціальне числення (БІНС) — точність падає, КВО зростає до десятків-сотень метрів оцінка¹⁷¹⁸ станом на 2025Українські РЕБ-системи знижують точність УМПК-бомб; 12-ел. «Комета» за оцінкою Флеша «трохи краще за звичайний GPS» при активному РЕБ.

Стійкість до РЕБзавадостійкість зростала з еволюцією «Комети» (4→8→12 ел.); українські РЕБ змушують постійно оновлювати модулі; реальна деградація точності під РЕБ суттєва, але не нульова ефективність оцінка¹⁰¹⁷¹⁸ станом на 2025-07

Статус і виробництво

Виробник / розробникГНВП «Базальт» (НВО «Базальт», входить у концерн «Техмаш»/Ростех) оцінка¹¹ станом на 2024-11Базальт — традиційний розробник авіабомб серії ФАБ/ОФЗАБ/ОДАБ; пряме підтвердження виробника саме ОФЗАБ-500 у відкритих джерелах слабке. УМПК (планувальний модуль) приписують КБ «Базальт» у англомовних оглядах.

Перша появасама бомба у бойовому застосуванні з 2022 (вільне падіння); версія з УМПК — серпень 2024⁹⁴¹⁹ станом на 2024-08Перше відоме відео ОФЗАБ-500 з УМПК — 13.08.2024 (RU-мілблоги/Минобороны РФ); найширше задокументоване застосування — 18.11.2024.

Виробництвосерійна бомба (прийнята на озброєння ВПС РФ); конверсія під УМПК — серійна з серпня 2024 оцінка¹¹⁴ станом на 2024-11Адаптація під УМПК — частина масової програми конверсії авіабомб; ОФЗАБ-500 — нішевий боєприпас з обмеженим застосуванням.

Темп виробництваневідомо невідомо¹⁰ станом на 2025-07Окремих темпів саме для ОФЗАБ-500 немає. РФ замовила ~75 000 комплектів УМПК на 2025 (~6 250/міс) для всієї номенклатури бомб; ОФЗАБ-500 — мала частка.

Бойове застосування підтвердженотак⁶¹⁵¹³ станом на 2024-11Вільнопадаючу версію застосовують з 2022 (Чернігів, 09.03.2022). Версію з УМПК — Куп'янський напрямок, 18.11.2024 (відео-підтвердження).

Застосування і протидія

Бойове застосування

Вільнопадаюча ОФЗАБ-500 застосовується з 2022 (Чернігів 09.03.2022). Версія з УМПК — Куп'янський напрямок (Харківщина): перше відео 13.08.2024, найширше задокументоване застосування 18.11.2024. Цілі: піхота в укриттях/окопах, легкоброньована та незахищена техніка, склади ПММ. Застосування ОФЗАБ з УМПК — епізодичне (нішевий боєприпас), на тлі масованих ФАБ-250/500.^69151319 станом на 2024-11

Протидія і вразливості

РЕБ-придушення ГНСС-приймача «Комета-М» (зрив супутникової корекції → деградація точності); протиповітряна оборона літаків-носіїв Су-34 на рубежах пуску (винесення ППО ближче до лінії зіткнення скорочує зону скидання); укриття/фортифікації знижують ефект запальної «вогняної хмари», але вона здатна «затікати» за укриття; розосередження особового складу/техніки через велику площу ураження. оцінка¹⁷¹⁸⁹ станом на 2025

Польові нотатки і спостереження

Олександр Коваленко (військово-політичний оглядач, Group of Information Resistance): «Номенклатура КАБ у росіян розширюється» — ще один боєприпас пристосували під УМПК. ОФЗАБ-500 містить 250 кг запальної суміші + 37,5 кг осколочно-фугасного споряджання, дає «об'ємно-детонуючий ефект у повітрі», уражаючи площею вибуховим, осколочним і запальним ефектами; площа ураження значно більша за інші авіабомби схожого принципу дії.¹⁵⁶експерт (UA) · 2024-11-19
Defense Express: заяви РФ про «перше застосування» ОФЗАБ-500 — пропаганда; вільнопадаючу версію застосовують з початку вторгнення (Чернігів, 09.03.2022, ДСНС знешкоджувала). Нове саме застосування з УМПК. ОФЗАБ-500 — НЕ термобарична бомба у вузькому сенсі: РФ давно має термобаричні ОДАБ (500/1500 кг) без осколочного ефекту; ОФЗАБ поєднує запальний + осколочно-фугасний ефекти.⁹³експерт (UA) · 2024-11
Сергій Флеш (про CRPA «Комета»): еволюція 4→8→12→16 елементів; 12-елементна «Комета» після під'єднання «робить видимість роботи, але насправді працює за ефективністю трохи краще за звичайний GPS» (тобто українські РЕБ суттєво деградують її). Виробник — ВНДІР «Прогрес» (Чебоксари); був дефіцит 3–5 міс; антени витягують зі збитих «Гераней» та УМПК.¹⁴експерт (UA) · 2026-01
RU-мілблоги / Минобороны РФ (через @milinfolive, Rosoboronexport): перші кадри ОФЗАБ-500 з УМПК оприлюднені 13.08.2024 — «знищує танки і потужні укріпрайони, легкоброньовану техніку, склади ПММ». Модуль УМПК для ОФЗАБ розроблено і запущено в серпні 2024.⁴¹⁹operator_ru · 2024-08-13

Додаткові факти

класифікація (важливо для датасету): ОФЗАБ-500 = осколочно-фугасно-запальна (HE-fragmentation-INCENDIARY). Це НЕ те саме, що термобарична ОДАБ-500. Ряд медіа й оглядів плутають їх (через схожий запальний/об'ємний ефект), приписуючи ОФЗАБ склад ОМ-100МИ-3Л і «термобаричність». Для коректності датасету: окрема система від ОДАБ-500.³⁷²⁰ станом на 2024-11
принцип спрацювання: Двофазний підрив: спершу детонує запальна частина (розпил/займання вогнесуміші), потім фугасна з центральною схемою ініціювання та збільшеним меридіональним кутом розльоту осколків → велика площа комбінованого ураження. оцінка⁷¹¹⁵ станом на 2024-11
рік прийняття на озброєння: 2001 (за amalantra/RU-довідники) або 2004 (airwar.ru). Розроблялась на заміну застарілій ФОЗАБ-500. суперечливо¹⁸⁵ станом на 2024-11
перше задокументоване застосування з УМПК: Куп'янський напрямок (Харківщина), 18.11.2024 — найширше відео-підтвердження (Коваленко, RU «Российская газета»). Раніше — кадри від 13.08.2024 (RU-мілблоги). Повідомлення про оснащення УМПК з'являлись з квітня 2024 (за RBC-Ukraine — навіть квітень 2023, суперечливо). суперечливо^1315196 станом на 2024-11
УМПК-ПД (контекст лінійки): Базовий УМПК-ПД для ФАБ-500: >100 км (≈95–100 км зі скиданням з ~12 км на ~1000 км/год). Реактивний (турбореактивний) варіант — до 200 км і більше. Для ОФЗАБ-500 застосування УМПК-ПД окремо не підтверджено — лише стандартний УМПК. оцінка¹⁶¹⁰ станом на 2025-07
виробництво УМПК (масштаб): РФ замовила ~75 000 комплектів УМПК на 2025 (≈6 250/міс) — для всієї номенклатури (ФАБ-250/500/1500/3000, ОФЗАБ, ОДАБ). Частка ОФЗАБ — мала. оцінка¹⁰ станом на 2025-07
масштабні моделі як підтвердження геометрії: ОФЗАБ-500 існує як збірна масштабна модель (1:72) — підтверджує загальну геометрію корпусу калібру 500 кг (видовжений, чавунний корпус з осколочною оболонкою).²¹ станом на 2024
особливість запального ефекту: Характерна «вогняна хмара», здатна «затікати» за укриття/перешкоди — вражає особовий склад у фортифікаціях, куди не сягає прямий осколочний потік. Це робить ОФЗАБ небезпечнішим за звичайні ФАБ для піхоти в окопах/бліндажах. оцінка⁹⁶ станом на 2024-11

Зображення

Дослідницькі нотатки

ОФЗАБ-500 — нішевий радянсько-російський осколочно-фугасно-запальний боєприпас калібру 500 кг (ГНВП «Базальт», прийнятий ~2001/2004), у 2024 році адаптований під планувальний модуль УМПК. ПІДТВЕРДЖЕНЕ: тип боєприпасу, носій Су-34, перше відео з УМПК (13.08.2024), широке застосування на Куп'янському напрямку (18.11.2024), використання CRPA «Комета-М» (спільної для всіх УМПК). tier=unconfirmed коректний для версії з УМПК як сталого елемента арсеналу — застосування епізодичне, кількісні ТТХ конверсії слабо задокументовані. КЛЮЧОВІ КОНФЛІКТИ/ЗАСТЕРЕЖЕННЯ для редактора датасету: 1) РОЗКЛАД СПОРЯДЖАННЯ суперечливий: домінує «250 кг запальної суміші + 37,5 кг ВВ/осколків» (медіа, Коваленко, amalantra, airwar-текст), АЛЕ RU Wikipedia/airwar-таблиця дають «86 кг ВВ + 49 кг вогнесуміші». Обидва наведено (головне — 250+37,5 за поширеністю; alt — 86+49). Реальні цифри потребують первинного джерела (паспорт боєприпасу), якого у відкритому доступі немає. 2) КЛАСИФІКАЦІЯ: ОФЗАБ-500 ≠ термобарична ОДАБ-500. Багато джерел (включно з Defense Express) приписують ОФЗАБ суміш ОМ-100МИ-3Л і «термобаричність» — це ймовірне змішування з ОДАБ. Для датасету тримати як окрему систему (subcategory: осколочно-фугасно-запальна). 3) ДАЛЬНІСТЬ ПЛАНУВАННЯ — лише оцінка за аналогією з ФАБ-500+УМПК (~50–80 км); прямих вимірів для ОФЗАБ немає. 4) РАДІУС УРАЖЕННЯ 290 м — claimed (RU/UA-медіа), ймовірно завищений / це зона запалень-осколків, не радіус гарантованого ураження. 5) Дати першого застосування з УМПК різняться (квітень 2023 vs квітень 2024 — перші повідомлення; серпень 2024 — перше відео; листопад 2024 — широке підтвердження). Сергій Флеш по самій ОФЗАБ постів не дав (порожньо), але дав цінні дані по CRPA «Комета» — використано для радіо/РЕБ-розділів. Архівних снапшотів TG/X-постів Коваленка знайти не вдалось (web.archive недоступний з цього середовища) → archive_url=null.
