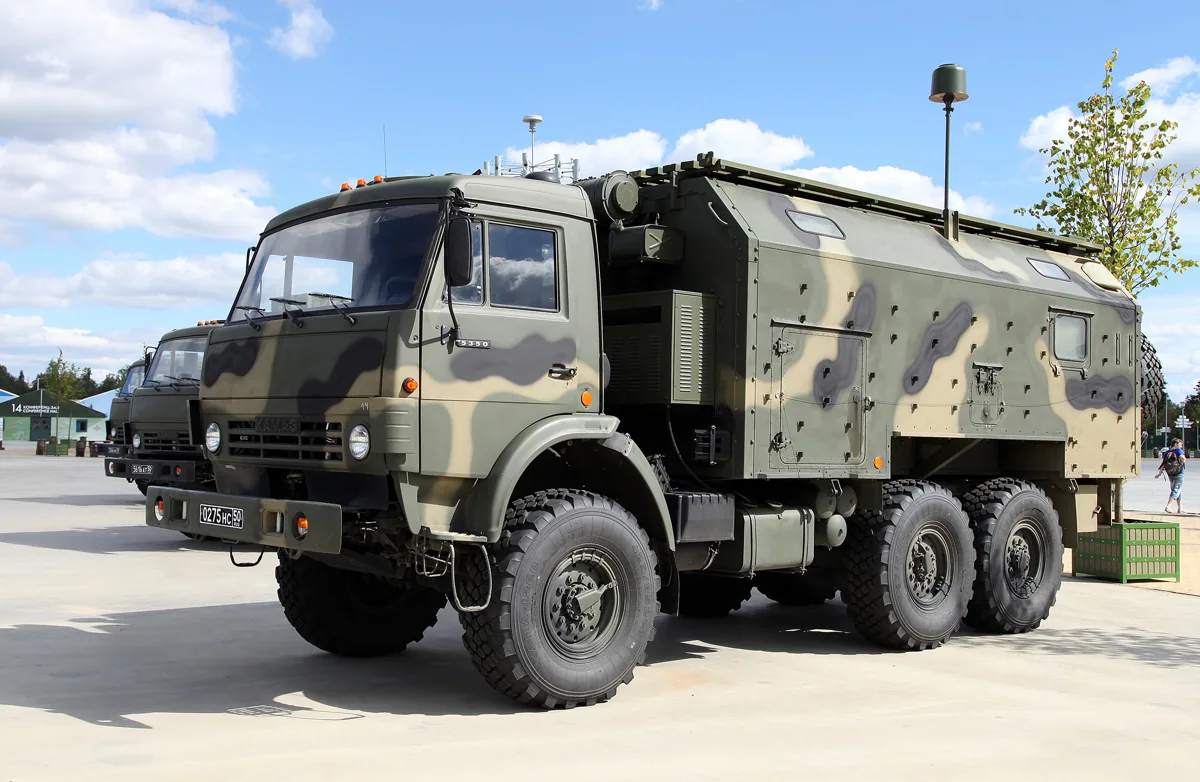

Орлан-10 «Леєр-3» (РБ-341В)
Orlan-10 / RB-341V Leer-3 · РБ-341В / RB-341V
Донбас (тестування навесні–влітку 2015, фіксація в Донецьку 2015–2016); Сирія (з 2016); Казахстан — застосування силами ОДКБ під час придушення заворушень у січні 2022; повномасштабна війна в Україні 2022–2024: масово використовується в зоні бойових дій для ви…
Тактико-технічні характеристики
Сенсори та оптика
Денний канал (оптика)
Нічний канал (тепловізор)
Інші сенсори
- Основний 'сенсор' — пасивний приймач GSM/3G/4G сигналів + активний імітатор базової станції (IMSI/IMEI-catcher). Чутливість приймача за російським відео ~-110 дБ; на екрані оператора відображаються IMSI SIM-карти, IMEI телефона, рівень сигналу оцінка11 станом на 2024Дані з аналізу російського операторського відео (Сергій Флеш).
Частоти каналів
Смуги, які використовує апарат, на шкалі 0.1–8.3 ГГц. Частоти швидко змінюються — звіряйте зі свіжими зведеннями.
Відеоканал
- ~902–928 МГц4 Телеметрія/відео Орлан-10 у близькому до 900 МГц діапазоні; точні відеоканали РЕБ-варіанта окремо не задокументовані.
Канал керування
- ~902–922 МГц4 Командний канал керування БпЛА Орлан-10 (за рос. Wiki); інші джерела дають до ~2,4 ГГц для управління Орланом.
Навігація (GNSS)
- ~1575 МГц4 GPS/ГЛОНАСС L1 (u-blox NEO-M8N). Орлан здатний продовжувати політ за 60 ППМ без GNSS (інерціальна підтримка).
Телеметрія
- 890–915 МГц42 GSM-900 uplink (вгору від абонента) — об'єкт радіорозвідки/придушення.
- 935–960 МГц426 GSM-900 downlink — хибна БС імітує цей діапазон; ключова смуга для виявлення/ураження носія.
- 1710–1785 МГц42 GSM-1800 uplink.
- 1805–1880 МГц426 GSM-1800 downlink.
- ~900–2500 МГц12 Після модернізації 2017 — розширення на 3G/4G (UMTS ~2000, LTE ~2500 МГц); 3G/4G лише виявлення/геолокація без перехоплення номерів карток.
Декларована загальна смуга роботи РЕР/РЕБ для класу Орлан-РЕБ — від 30 МГц до 3 ГГц (за західними оглядами); для Леєр-3 цільові смуги — стільниковий зв'язок GSM-900/1800 + з 2017 UMTS/LTE.
Повний спектр частот і детектори — на сторінці «Частоти та детектори».
Радіоканали та зв'язок
Технології та конструкція
Стійкість до РЕБ і глушіння
Статус і виробництво
Застосування і протидія
Бойове застосування
Донбас (тестування навесні–влітку 2015, фіксація в Донецьку 2015–2016); Сирія (з 2016); Казахстан — застосування силами ОДКБ під час придушення заворушень у січні 2022; повномасштабна війна в Україні 2022–2024: масово використовується в зоні бойових дій для виявлення скупчень особового складу за стільниковими телефонами, геолокації, наведення артилерії та ІПсО-розсилок. Захоплений ЗСУ у справному вигляді ~лютий 2023 (рідкісний трофей). Знищений HIMARS у Запорізькій обл. у квітні 2024 (виявлений БпЛА 129-ї бригади ТрО, ураження разом з операторами). Раніше — знищення угрупованням 'Схід' у березні 2022.2156931014 станом на 2024-04Тактика: 'Орлан прилетів і вже все знає' — оператори за добу наводять десятки ударів по виявлених скупченнях телефонів.
Протидія і вразливості

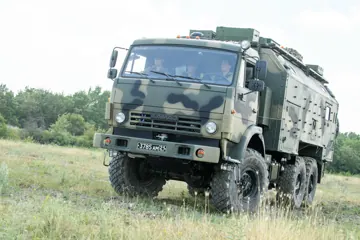

Рекомендації українських фахівців (С. Бескрестнов 'Сергій Флеш' та ін.): тримати телефони вимкненими / в режимі польоту на передовій; одна активна трубка не частіше ніж на сектор ~700 м; тимчасові SIM з ротацією; НЕ довіряти жодним SMS навіть зі знайомих номерів (можливі через хибну БС або SS7 після прольоту); стерегтися ознак фейкової БС. Військова протидія: придушення/збиття носія Орлан-10 засобами РЕБ та ППО (канал ~900 МГц і GSM-смуги 935–960 / 1805–1880 МГц — маркери для виявлення); HIMARS/артилерія по наземному пункту КамАЗ-5350 (небронований, 5 операторів).611103 станом на 2024-04Ключова заувага для ППО/розвідки: зовні Орлан-РЕБ ('Леєр') НЕ відрізнити від звичайного розвідувального Орлан-10 — модулі змінні, корпус той самий. Ідентифікація — за поведінкою (хибна БС у GSM-смугах, розсилки SMS, баражування над ділянкою), а не за зовнішнім виглядом.
Польові нотатки і спостереження
- Хибна базова станція на дроні перебиває сигнал твого оператора й реєструє твій телефон у фейковій мережі, граючи на слабкості протоколів GSM-900/1800. Перехоплює IMSI SIM-карти та IMEI апарата, точність геолокації 500–1000 м. Робочі смуги хибної БС — 935–960 МГц і 1805–1880 МГц.611
- Аналіз російського операторського відео: чутливість приймача близько -110 дБ; на екрані оператора — номер SIM, серійний номер телефона і рівень сигналу. Модулі-спуфери (хибної БС) додали в навантаження дрона відносно нещодавно. 10-годинна тривалість польоту дає глибоку розвідку.11
- SMS не можна довіряти навіть зі знайомих номерів: їх шлють не лише коли дрон над тобою, а й пізніше — з-за кордону через 'домашню' мережу (SS7). Хибна БС може захопити 3G-телефон, дати фейковий інтернет і так дозволити застосункам (напр. Telegram) під'єднатися до їхніх серверів — виявлення користувача в межах ~100 м.1110
- На передовій — лише один активний телефон на сектор ~700 м; решта вимкнені або в режимі польоту; SIM тимчасові з ротацією.11
- Російський оператор 'Олексій': 'Працюємо переважно в лісах і полях, шукаємо скупчення стільникових терміналів. Виявили групу — приходить наказ бити по цих цілях. Визначаємо тип абонента, належність до країни і координати.'14
- Аналітик О. Коваленко (лютий 2023): захоплений варіант РБ-341В раніше не фіксувався як трофей за повномасштабну війну; у відкритій базі Oryx значився лише один знищений Леєр-2 на Миколаївщині — тобто реальні втрати недообліковані.9
- Знищений Леєр-3 (квітень 2024) виявлено дронами 129-ї окремої бригади ТрО, відстежено до моменту ураження одним снарядом HIMARS; ціль знищено разом з операторами.10
Додаткові факти
- офіційна назва (РФ): «Аеродинамічно доставлений передавач завад абонентським терміналам стільникового зв'язку стандарту GSM» — офіційне формулювання призначення РБ-341В152 станом на 2023-02
- три ролі ланки: У типовій ланці з 3 Орланів ролі розподілені: 1-й — розвідка/хибна БС, 2-й — придушення зв'язку, 3-й — ретранслятор. З одного пункту керують до 4 БпЛА. оцінка6710 станом на 2024-04
- ЦН1 комплектація: Орлани в Леєр-3 — у комплектації ЦН1: GSM-радіорозвідка + оптична/ІЧ розвідка в одному модулі.8 станом на 2024-10
- дальність — еволюція: Модернізація 2017: робоча дальність РЕБ зросла до ~100 км (×3,5 від початкових); сумарно з радіусом польоту Орлана — до ~215 км від точки запуску. оцінка123 станом на 2018-11
- споріднені системи: Леєр-2 (РБ-636 'Свет-КУ') — наземний РЕР-варіант без БпЛА; не плутати з повітряним Леєр-3. Споріднений за БпЛА — РЕР/РЕБ-варіанти Орлан-10/30 (напр. 'Шелест' для пошуку контрбатарейних РЛС).916 станом на 2025-04
- ІПсО-контент: Документовані з 2014 SMS-погрози: 'Нікому не потрібно, щоб ваші діти стали сиротами', 'Українські солдати, ваші тіла знайдуть, коли розтане сніг' — локалізовані, без сліду, приходять навіть без покриття.10 станом на 2024
- виявлення для ППО: Зовні Леєр-Орлан НЕ відрізнити від розвідувального Орлан-10 (змінні модулі, однаковий корпус). Розпізнавання — за РЕ-поведінкою: хибна БС у GSM-смугах, SMS-розсилки, баражування над ділянкою фронту. оцінка117 станом на 2024
- наведення артилерії: Дані РЕР (координати скупчень абонентів) у реальному часі передаються в командні центри/артилерію; за добу — десятки ударів по виявлених групах.1415 станом на 2022-11
Зображення
Дослідницькі нотатки
Грейди/конфлікти: (1) Радіус придушення — головний конфлікт: незалежні/західні джерела та конфігурація модулів (центр 10 Вт/6 км + крила 2 Вт/3,5 км) → ефективно ~6 км; рос. держ-медіа (Звезда) заявляє до 30 км (claimed, завищено). У specs/radio наведено обидва. (2) Кількість абонентів 2000 vs 3000 — обидва claimed від РФ. (3) Тривалість 10 vs 12 год — 10 год домінує. (4) Виробник: платформа Орлан-10 і РБ-341В — СТЦ (підтверджено ГУР); інтеграцію РЕБ масово приписують КРЕТ/Ростех — лишив обидва. (5) Командна частота 902-922 МГц — лише рос. Wiki (D-grade), позначив approx. Не знайдено: точна вартість, точний модельний ряд оптики, серійники захопленого зразка, кількість вироблених. Telegram Сергія Флеша (serhii_flash) — багатий операторський матеріал (хибна БС, -110 дБ, SS7, протидія); архівного снапшоту web.archive не знайдено (web.archive недоступний з цього середовища) → archive_url=null. WarSpotting/Oryx сторінки давали 403 — дані про втрати взято з агрегованих медіа (Militarnyi, Defense Express, UNIAN). Загальна впевненість medium: фізичні ТТХ платформи Орлан-10 надійні, але РЕБ-параметри переважно claimed/estimate і сильно різняться між рос. пропагандою і незалежним OSINT.
