КАБ-20

Тактико-технічні характеристики

Сенсори та оптика

Денний канал (оптика)

Інші сенсори

• Напівактивна лазерна головка самонаведення (для КАБ-20Л) — наводиться на пляму підсвічування лазером ОЕС носія¹¹³¹⁴ станом на 2024-09
• Можлива версія з наведенням «на сигнал мобільного телефону» (за сигналом стільникового зв'язку) — згадка в кількох джерелах, не підтверджено заявлено¹² станом на 2023-05Малоймовірно/неперевірено; ймовірно перекручення

Частоти каналів

Смуги, які використовує апарат, на шкалі 0.1–8.3 ГГц. Частоти швидко змінюються — звіряйте зі свіжими зведеннями.

Навігація (GNSS)

• ~1176–1610 МГц¹¹⁵ КАБ-20С використовує супутникову навігацію GLONASS (L1 ~1602 МГц, L2 ~1246 МГц) + GPS (L1 1575.42, L2 1227.6, L5 1176.45 МГц). Конкретні діапазони приймача КАБ-20С не публікувались — стандартні смуги GNSS

Сам боєприпас радіоканалів керування/відео не має — це вільнопадаюча корегована бомба. Усе керування/підсвічування — через канали дрона-носія («Оріон»/«Форпост»). КАБ-20С приймає лише супутникові навігаційні сигнали (GNSS) для корекції траєкторії; КАБ-20Л — пасивна лазерна (без радіо)

Повний спектр частот і детектори — на сторінці «Частоти та детектори».

Радіоканали та зв'язок

Технології та конструкція

Стійкість до РЕБ і глушіння

Статус і виробництво

Застосування і протидія

Бойове застосування

Корегована авіабомба для ударно-розвідувальних БпЛА РФ. Перша демонстрація застосування — відео МО РФ орієнтовно березень 2022 (Форпост-Р, удар по блокпосту/позиціях; згадується с. Варварівка на Харківщині). Супутникова версія КАБ-20С прийнята на озброєння у квітні 2023, застосовується на Форпост-РУ. Перші уламки збитого носія з підвішеним КАБ-20 — травень 2023 (Херсонщина, ЗСУ збили «Оріон», уламок крила з пілоном і однією бомбою). Вересень 2024 — РФ публікує відео ударів Форпост-РУ бомбами КАБ-20 по бронетехніці ЗСУ. Березень 2025 — Форпост-РУ КАБ-20 уразив 122-мм Д-30 «Молот» і канадський бронеавтомобіль Senator на Курщині. Вересень 2025 — 95-та ОДШБр збила «Форпост» з КАБ-20. Січень 2026 — 80-та ОДШБр збила «Форпост» над Сумщиною з КАБ-20 під правим крилом (аналітики: спочатку 2 бомби, одну скинули до перехоплення). Призначення: жива сила, легкоброньована техніка, позиції/блокпости. Застосовується відносно рідко (дорогий носій + ризик ППО/перехоплювачів).

Протидія і вразливості

1) Збиття/перехоплення дорогого носія (Strela-10, ПЗРК, дрони-перехоплювачі) — головна контрзахід, бо КАБ-20 потребує підльоту носія на ~6-8 км до цілі та (для Л-версії) утримання його в зоні для підсвічування лазером. 2) РЕБ-глушіння GNSS зриває наведення КАБ-20С. 3) Лазерну КАБ-20Л РЕБ по навігації не бере — лише зрив через знищення/відгін носія, аерозольні/димові завіси проти лазерного підсвічування. оцінка^2214319 станом на 2026-01

Польові нотатки і спостереження

• Аналітики (по збитому Форпосту, 01.2026): носій ніс під правим крилом одну КАБ-20; ймовірно стартував з двома, одну скинув до перехоплення. Модель українського дрона-перехоплювача, що наздогнав Форпост, не розкривається.²²аналітик · 2026-01-20
• ЗСУ (80-та ОДШБр): систематичне знищення дорогих розвідників (Форпост/Оріон) суттєво ускладнює дії РФ на півночі України; це вже другий збитий бригадою Форпост (попередній — влітку 2025).²²operator_ua · 2026-01-20
• ЗСУ (95-та ОДШБр, 09.2025): Форпост — «найдорожчий у своєму сегменті»; знищили й «пішли шукати нову ціль».⁹operator_ua · 2025-09-22
• Сергій Флеш (РЕБ-експерт): на трофейних КАБ із CRPA-систем зустрічалася лише 8-елементна «Комета» (12-елементну на КАБ ще не бачили; 12-ел. вже з'явилась на допоміжних «Гербера»). 8-ел. «Комета» на трофейній біржі ~30-35 тис. грн.¹⁸експерт (UA) · 2025-01-01
• Рос. джерела самі називають КАБ-20 «доволі рідкісним» боєприпасом; відео скидання з Форпост-Р із контролем влучення подавали як демонстрацію можливостей.¹⁴expert_ru · 2024-09-11
• ГУР: завадозахищені CRPA-антени «Комета» встановлюються на БпЛА «Форпост»/«Оріон», Garpia-A1, Орлан-10 та на корегованих (планерних) бомбах; виробництво частково на базі імпортних плат.¹⁶¹⁷аналітик · 2025-03-01

Додаткові факти

• Призначення/клас: Найлегша корегована авіабомба в російському арсеналі, створена спеціально під БпЛА (а не під літаки). Заповнює нішу між баражуючими боєприпасами та стандартними КАБ-250/500.¹⁶ станом на 2023-05
• Точність (CEP/КВО): Окремого офіційного КВО для КАБ-20 нема. За класом: лазерне наведення ~1-3 м (з тепловізором) до <10 м; супутникове/GPS+інерц. ~5-15 м у нормі, деградує при РЕБ. Комбіноване лазер+супутник дає краще. оцінка³ станом на 2025-02Оцінка для класу корегованих бомб, не виміряна саме для КАБ-20
• Носій Форпост-Р/РУ: На базі ізраїльського IAI Searcher Mk II. Маса ~500 кг, тривалість до 18 год, стеля ~6 км, дальність керування до 250-400 км, швидкість до ~120-160 км/год; вартість оцінок $7-7.5 млн (деякі до $12-15 млн). Несе 2-4 КАБ-20. оцінка²²⁷⁹ станом на 2026-01
• Носій Оріон (Іноходець): MALE, виробник Кронштадт. Довжина 8 м, розмах 16 м, MTOW ~1000-1150 кг, корисне навантаження до 200-250 кг, тривалість 24-30 год, стеля ~7000 м, крейсерська ~200 км/год, дальність керування 250-300 км. Несе до 6-8 КАБ-20.¹⁷¹⁰ станом на 2024-01
• Споріднені боєприпаси: КАБ-50 (~46-50 кг, БЧ на базі 122-мм НУРС Град, наведення ТВ/лазер/супутник, 2018, у бою не помічена) і КАБ-100 (~120 кг, БЧ на базі 220-мм Ураган) — старші члени тієї ж лінійки корегованих бомб для БпЛА; обидва Кронштадт.¹¹⁰ станом на 2023-05
• Альтернативне озброєння носіїв: Ті самі дрони несуть також Х-БПЛА/Kh-UAV (TKB-1030, авіаверсія ПТРК «Корнет», KBP) і ПТКР «Вихор/Вихор-М» — тож не кожен збитий Оріон/Форпост ніс саме КАБ-20.²³¹⁷ станом на 2024-10
• Конфігурація підвіски Оріон: EDR Magazine: 3 пілони (1 центральний + 2 підкрильових), варіанти: одна 100-кг бомба; АБО шість 20-кг (по 2 на пілон); АБО чотири ПТКР; АБО три 50-кг; макс. навантаження 250 кг.¹⁰ станом на 2024-01

Зображення

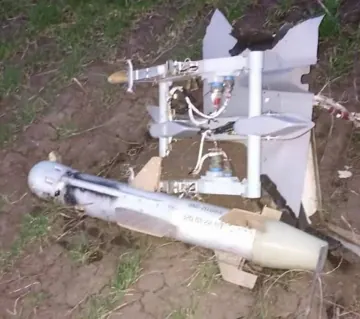

уламки

уламки
