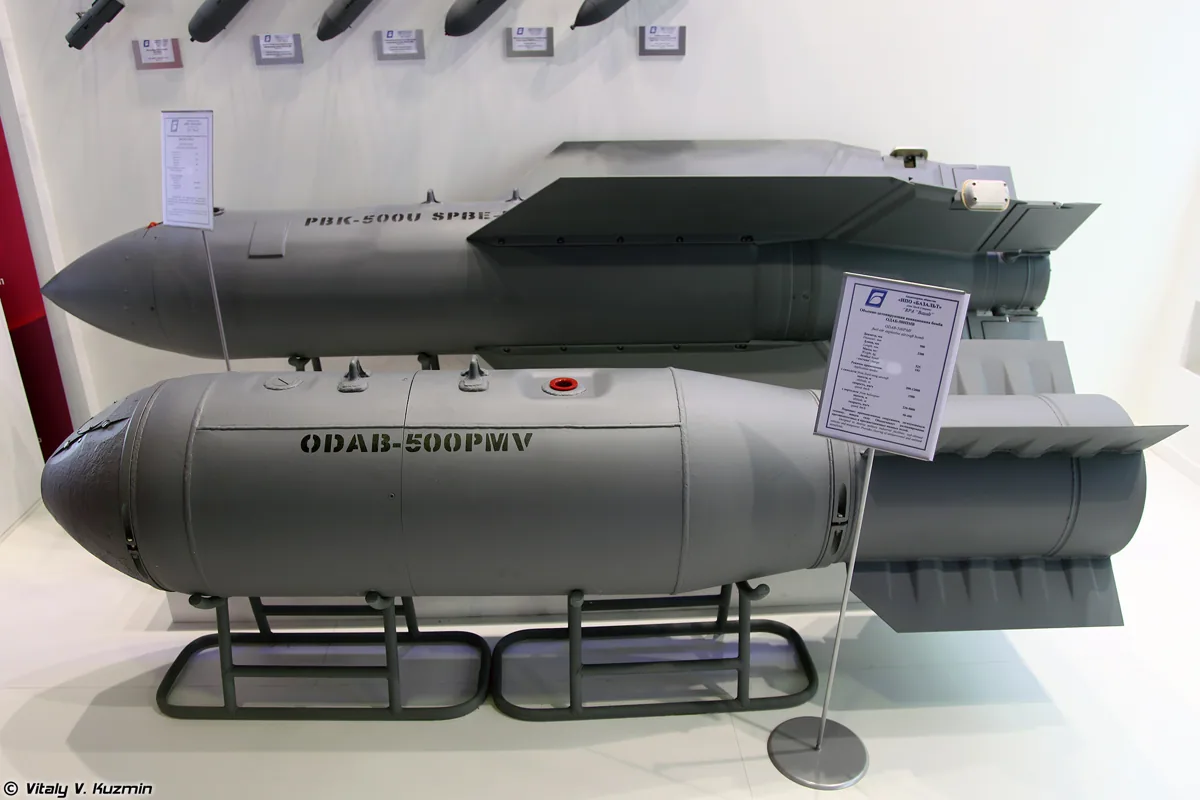

ПБК-500У «Дрель» на МАКС-2015 (поряд ОДАБ-500ПМВ) — Vitaly V. Kuzmin

«Дрель» (ПБК-500У)

Drel (PBK-500U) · ПБК-500У СПБЭ-К

КАБекспериментальна🧠 AIP3середня впевненість

касетна планерна авіабомба з самоприцільними елементами (SFW-class)

Виробник: НВО «Базальт» (НПО «Базальт») у складі концерну «Техмаш», держкорпорація «Ростех»

також: Drel, Drill, PBK-500U, ПБК-500У, SPBE-K cluster glide bomb

Бойове застосування саме комплексу «Дрель» НЕ підтверджено жодним відкритим джерелом станом на кінець 2025.

Тактико-технічні характеристики

Дальність планування, км

30км оцінка¹²³

станом на 2024-01Планерна дальність ~30 км (типова). До 50 км — за рос. заявами з макс. висоти.інші джерела: 50⁴⁵ — до 50 км

Мін. дальність планування, км

невідомо невідомо¹

станом на 2024-01Мінімальна планерна дальність (з малих висот) у відкритих джерелах не вказана; залежить від висоти скидання у діапазоні 0,1–14 км.

Дальність польоту, км

30км оцінка⁴¹²⁶³

станом на 2024-01Типова/ефективна дальність планування ~30 км. Частина джерел дає «до 50 км» при скиданні з великих висот.інші джерела: 50⁴⁵⁷ — Макс. дальність до 50 км (рос. заяви, при скиданні з 14 км).

Висота скидання, км

0.1, 14км оцінка⁴²⁶³

станом на 2024-01Висота скидання 100 м – 14 км. Велика дальність (30–50 км) досягається лише на верхній межі (~14 км).

Бойова частина

касетна БЧ: 15 самоприцільних бойових елементів СПБЭ-К; кожен — ударне ядро (EFP, ефект Місне–Шардена) з мідної облицьовки ~1 кг Ø173 мм + ~4,5 кг ВР; швидкість ядра ~2000 м/с; пробиття ~70–80 мм гомогенної броні (по верхній проєкції цілі) оцінка¹⁸⁹

станом на 2024-01СПБЭ-К — розвиток СПБЭ-Д. Бойові елементи спускаються на парашутах, скануючи місцевість, і б'ють у дах/верх техніки.

Носій

оперативно-тактична авіація РФ; як перспективний/основний носій декларується Су-57; також згадуються Су-34/Су-35 оцінка⁴²⁶³

станом на 2024-01Рос. джерела наголошують на Су-57 (внутрішні відсіки → стелс-доставка). Деякі західні матеріали наводять широкий список носіїв (Су-34, Су-35 тощо) — ймовірно типовий перелік для калібру 500 кг, не специфічно підтверджений для «Дрель».

Крейсерська швидкість, км/год

невідомо невідомо⁴

станом на 2024-01Власна швидкість планування у відкритих джерелах не наводиться. Для розрахунку часу підльоту слід оцінювати ~600–800 км/год (планерна, безмоторна), conf:unknown.

Типова висота, м

невідомо невідомо⁴

станом на 2024-01Робоча висота планування не специфікована; визначається висотою скидання.

Макс. висота, м

14000м оцінка⁴²⁶

станом на 2024-01Макс. висота скидання носієм ~14 000 м.

Злітна маса, кг

540кг оцінка⁴¹²⁶³

станом на 2024-01Повна маса бомби ~540 кг (калібр 500 кг). Частина рос. джерел дає 500 кг.інші джерела: 500⁵¹⁰ — 500 кг (калібр)

Корисне навантаження, кг

невідомокг оцінка²

станом на 2024-01Корисне навантаження = 15 суббоєприпасів СПБЭ-К. Маса одного СПБЭ-К ~14,5–20 кг → сумарно ~220–300 кг (оцінка).

Розмах крила, м

невідомом невідомо⁴

станом на 2024-01Має розкривні крила для планування; точний розмах у відкритих джерелах відсутній.

Довжина, м

3.1м оцінка²⁶³¹⁰

станом на 2024-01Довжина 3100 мм.

Діаметр, м

0.45м оцінка²⁶³¹⁰

станом на 2024-01Макс. діаметр 450 мм.

Старт

повітряний скид з носія (планерна доставка), без двигуна ²⁶

станом на 2024-01

Носій release speed, км/год

700, 1100км/год оцінка²⁶³

станом на 2024-01Швидкість носія при скиданні 700–1100 км/год.

Двигун

відсутній — планерний (gravity/glide), без маршового двигуна ²⁶

станом на 2024-01

Посадка / повернення

невідомо невідомо⁴

станом на 2024-01Боєприпас одноразовий.

Швидкість пікірування, км/год

невідомо невідомо⁴

станом на 2024-01Термінального пікірування немає — на цілі працюють суббоєприпаси, що спускаються на парашутах; ударне ядро СПБЭ-К б'є вертикально вниз.

Submunitions count

15шт ^4126310

станом на 2024-0115 самоприцільних бойових елементів СПБЭ-К.

Час підльоту і досяжність

Інтерактивна мапа: кільця часу підльоту до цілі (відстань = швидкість × час) від обраної точки (ПКМ на мапі або «⊕ Моя точка»).

Макс. планування30 км

Сенсори та оптика

Денний канал (оптика)

власної оптичної ГСН у бомби немає — наведення супутникове/інерціальне (ГЛОНАСС+INS)⁴²⁶ станом на 2024-01Оптика/тепловізор присутні на КОЖНОМУ з 15 суббоєприпасів СПБЭ-К, а не на самій бомбі.

Нічний канал (тепловізор)

ГСН суббоєприпасу СПБЭ-К — двосмугова ІЧ (3–5 мкм і 8–14 мкм) + радіолокаційна ГСН мм-діапазону + система розпізнавання «свій-чужий» (IFF) оцінка¹⁸⁹ станом на 2024-01Комбінований сенсор СПБЭ-К сканує поверхню під час спуску, виявляє теплоконтрастну/радіоконтрастну техніку та визначає оптимальну точку підриву мікропроцесором. Розвиток одноканальної ІЧ-ГСН СПБЭ-Д.

Інші сенсори

наведення бомби: ГЛОНАСС/GPS-корекція + інерціальна навігаційна система (INS)⁴²⁶ станом на 2024-01
за рос. джерелом — приймач з завадозахищеною CRPA-антеною «Комета-М» для роботи в умовах глушіння GNSS заявлено² станом на 2024-01Згадка «Комета-М» саме на «Дрель» — лише в одному рос. вторинному джерелі; CRPA «Комета» масово ставлять на рос. керовані боєприпаси, тож логічно, але прямо для «Дрель» не підтверджено.

Частоти каналів

Смуги, які використовує апарат, на шкалі 0.1–8.3 ГГц. Частоти швидко змінюються — звіряйте зі свіжими зведеннями.

Навігація

12345678 ГГц

відеокеруваннянавігаціятелеметрія

Навігація (GNSS)

~1176–1610 МГц²¹¹ Робочі смуги GNSS-приймача (GPS L1/L2/L5 + ГЛОНАСС L1/L2): ~1176 МГц, ~1227–1248 МГц, ~1575 МГц, ~1598–1606 МГц. Точні діапазони приймача «Дрель» не опубліковані; вказано загальний GNSS-діапазон. Глушіння саме цих смуг — ключовий контр-захід.

Власних радіоканалів керування/відео «Дрель» не має — це автономний планерний боєприпас (fire-and-forget). Єдина радіочастотна вразливість бомби — GNSS-приймач (ГЛОНАСС/GPS). Суббоєприпаси СПБЭ-К використовують активний радар мм-діапазону як сенсор ГСН (не канал зв'язку).

Повний спектр частот і детектори — на сторінці «Частоти та детектори».

Радіоканали та зв'язок

Передавач відеоневідомо невідомо⁴ станом на 2024-01Відсутній — немає відеоканалу.

Канал керуваннявідсутній — автономний (ГЛОНАСС/INS), без двостороннього зв'язку з носієм після скиду²⁶ станом на 2024-01

Оптоволокноневідомо невідомо⁴ станом на 2024-01Не застосовується.

АнтениGNSS-приймач; за рос. джерелом — CRPA-решітка «Комета-М» (плаский блок ~1 кг, формує «нулі» у напрямку джерел завад) заявлено²¹¹ станом на 2024-07«Комета»/«Комета-М» — адаптивна антенна решітка CRPA; нейтралізує обмежену к-сть джерел РЕБ одночасно (зазвичай ~3, окремі джерела — до 7). Пряма прив'язка до «Дрель» — одне вторинне джерело.

Технології та конструкція

Автопілотінерціальна навігаційна система (INS) + супутникова корекція ГЛОНАСС/GPS; розкривні крила для планування⁴²⁶ станом на 2024-01

GNSS / супутникова навігаціяГЛОНАСС + GPS; за рос. джерелом — завадозахищений приймач CRPA «Комета-М» оцінка⁴² станом на 2024-01

ШІ-функціїавтономний пошук і селекція цілей на рівні КОЖНОГО суббоєприпасу СПБЭ-К: двоканальний (ІЧ+радар) сенсор + мікропроцесор класифікує ціль, відсіює хибні/«свої» (IFF) та визначає точку підриву ударного ядра оцінка¹⁸ станом на 2024-01Це не «штучний інтелект» у сучасному розумінні, а автоматична сигнатурна селекція цілей (target recognition logic).

Походження компонентівросійське виробництво (Базальт/Техмаш); компонентна база у відкритих розборах відсутня (бойзастосування не підтверджено → трофеїв немає) оцінка¹ станом на 2025-10На відміну від УМПК/Шахедів, по «Дрель» немає трофейних розборів CAR/lostarmour, бо не зафіксовано застосування.

Конструкціякорпус калібру 500 кг з розкривними планерними крилами; декларуються стелс-риси (знижена радіолокаційна помітність), деталі не розкрито заявлено⁴⁵¹² станом на 2024-01Заяви про «невидимість для радарів» — рос. маркетинг; технічних даних RCS/радіопоглинальних матеріалів немає.

Модифікації / еволюціяПБК-500У з суббоєприпасами СПБЭ-К. Лінійка СПБЭ: СПБЭ (1-канальна ІЧ, Сирія 2015) → СПБЭ-Д (покращена ІЧ) → СПБЭ-К (двосмугова ІЧ + мм-радар + IFF). Споріднені носії СПБЭ/Мотив-3М: РБК-500, РС «Смерч»/«Торнадо-С». Раніше планувався варіант з осколково-фугасними елементами (ОФБЭ). оцінка¹⁸¹³⁹ станом на 2024-01

Стійкість до РЕБ і глушіння

Оптоволоконне керуванняні⁴ станом на 2024-01Оптоволокна немає.

CRPA-антена (захищений GNSS)за рос. джерелом — CRPA-антена «Комета-М» для захисту GNSS від глушіння; нейтралізує обмежену к-сть джерел РЕБ (~3, окремі заяви до 7) заявлено²¹¹ станом на 2024-07Прив'язка CRPA саме до «Дрель» — одне вторинне джерело; масово «Комета» стоїть на рос. УМПК/Орланах/крилатих ракетах.

Автономність при глушінніпри глушінні GNSS бомба переходить на інерціальну навігацію (INS) → деградація точності виходу в район; самі суббоєприпаси СПБЭ-К наводяться автономно (ІЧ/радар), тож кінцеве наведення на техніку від GNSS не залежить оцінка⁴²⁸ станом на 2024-01Ключова особливість: глушіння GNSS збиває точку розкриття касети, але не «осліплює» автономні суббоєприпаси — потрібно ще й маскувати теплову/радіо-сигнатуру техніки.

Стійкість до РЕБрос. заяви про «стійкість до РЕБ і радарного виявлення»; реально GNSS-канал бомби вразливий до глушіння/спуфінгу; суббоєприпаси чутливі до ІЧ-приманок, димів, маскування теплового контрасту та радіопоглинальних екранів оцінка⁴¹²⁸ станом на 2024-01

Статус і виробництво

Виробник / розробникНВО «Базальт» (НПО «Базальт») у складі концерну «Техмаш», держкорпорація «Ростех»⁴¹⁵⁶ станом на 2024-01Розробник — Базальт; інтеграція/просування — Техмаш/Ростех.

Перша поява2016 оцінка¹³ станом на 2024-01Прототипи/початок випробувань — 2016; розробку також датують 2016–2017.інші джерела: 2017²¹⁴ — Частина джерел: розробка НПО Базальт з 2017.

Виробництвоанонсована серія з 2024 (за заявами Ростех/ТАСС); незалежного підтвердження масового випуску немає заявлено^41151610 станом на 2024-01Серійне виробництво публічно анонсувалося неодноразово (2018, 2021, 2022, 2023) і щоразу переносилося; у січні 2024 Ростех заявив, що всі випробування пройдено й серія стартує у 2024.

Темп виробництваневідомо невідомо¹ станом на 2025-10Темпи виробництва у відкритих джерелах відсутні.

Бойове застосування підтвердженоні¹¹⁰¹³ станом на 2025-10Станом на кінець 2025 НЕМАЄ жодного відкритого підтвердження бойового застосування саме комплексу «Дрель». Армія Recognition наводила російську заяву, що «частину випробувань проведено в умовах конфлікту в Україні» (r10) — це неверифікована claim. Близькі суббоєприпаси СПБЭ/Мотив-3М у складі РБК-500 і реактивних снарядів застосовувалися (Сирія 2015, Авдіївка 2023), але це ІНШІ носії, не «Дрель».

Застосування і протидія

Бойове застосування

Бойове застосування саме комплексу «Дрель» НЕ підтверджено жодним відкритим джерелом станом на кінець 2025. Заявлено готовність до серії (2024), але демонстрацій ураження немає. Рос. сторона стверджувала, що «частину випробувань проведено в зоні СВО» — неверифіковано. УВАГА: окремі суббоєприпаси сімейства СПБЭ/Мотив-3М у складі ІНШИХ носіїв (РБК-500, РС «Смерч»/«Торнадо-С») фіксувалися в Сирії (2015) та під Авдіївкою (листопад 2023) — їх не слід ототожнювати з «Дрель».^11210813 станом на 2025-10

Протидія і вразливості

1) Глушіння/спуфінг GNSS (ГЛОНАСС/GPS L1/L2/L5) → зрив точки розкриття касети; 2) проти суббоєприпасів СПБЭ-К: маскування теплового контрасту техніки, ІЧ-димові завіси та аерозолі, теплові приманки, радіопоглинальні/розсіювальні екрани (зрив мм-радару), розосередження техніки (одна бомба ефективна на компактній колоні); 3) знищення носія до рубежу скиду (30–50 км) — найнадійніше, але вимагає ППО великої дальності. оцінка⁴¹²⁸¹¹ станом на 2025-06Зброя орієнтована на колони бронетехніки/РЛС/ЗРК; ефективність різко падає при розосередженні та маскуванні сигнатур.

Польові нотатки і спостереження

Defense Express (укр. аналітика): програма «Дрель» — приклад затяжного російського циклу; серію анонсували й переносили щонайменше двічі (план 2021 → середина 2022 → кінець 2023), у січні 2024 Ростех знову заявив про старт серії; незалежного підтвердження масового випуску чи бойзастосування немає.¹експерт (UA) · 2024-01
Kyiv Post: офіційна номенклатура — ПБК-500У СПБЭ-К; інерціально-супутникова (ГЛОНАСС) планерна касетна бомба з 15 самоприцільними протитанковими СПБЭ-К; кожен елемент має двосмугову ІЧ (3–5 і 8–14 мкм) + мм-радар + IFF; ударне ядро з мідної пластини Ø173 мм (~1 кг) і ~4,5 кг ВР, швидкість ~2000 м/с, пробиття ~70–80 мм по верху корпусу.⁸аналітик · 2024
Оглядачі (англомовні OSINT-зведення): станом на жовтень 2025 відкритих підтверджень оперативного застосування «Дрель» немає; хоча IOC заявлявся ще ~2018, доказів бойового використання комплексу не зафіксовано — застосовувалися лише окремі суббоєприпаси СПБЭ в Сирії.¹³аналітик · 2025-10
Army Recognition (з посиланням на рос. Ростех): заявлено, що бомба пройшла всі випробування, «частину з них — в умовах конфлікту в Україні», розкид суббоєприпасів парашутами, до 6 одиниць бронетехніки на скид; декларуються стелс-риси та стійкість до РЕБ. Усе — неверифіковані російські твердження.¹²аналітик · 2024
Рос. вторинне джерело (amalantra.ru) приписує «Дрель» завадозахищений приймач «Комета-М» і КВО «кілька метрів», а також (помилково) називає суббоєприпас «Мотив-3М». Слід трактувати обережно: «Мотив-3М» — споріднений, але інший елемент (РБК-500/РС), а штатний для «Дрель» — СПБЭ-К; точність кінцевого ураження визначає не GNSS бомби, а автономна ГСН суббоєприпасів.²⁹expert_ru · 2025-01

Додаткові факти

класифікація: клас «Sensor-Fuzed Weapon» (SFW) — радянсько-російський аналог концепції CBU-97/CBU-105 SFW; на ранніх етапах рос. джерела порівнювали з AGM-154 JSOW за принципом застосування поза зоною ППО оцінка¹⁴⁸ станом на 2024-01
цільовий профіль: призначення: колони бронетехніки, наземні РЛС, командні пункти, пускові/елементи ЗРК, енергооб'єкти; один скид вражає до ~6 одиниць бронетехніки (рос. заява) заявлено⁴¹² станом на 2024-01
механіка спрацювання: касета розкривається на висоті ~250 м над ціллю; суббоєприпаси СПБЭ-К спускаються на парашутах, обертаючись і скануючи сектор поверхні ІЧ+радар-сенсором, після виявлення техніки б'ють ударним ядром у дах/верхню проєкцію (найслабше бронювання) оцінка³⁸ станом на 2024-01
самоліквідація: за рос. джерелами елементи мають механізм самоліквідації, якщо ціль не виявлено / БЧ не спрацювала (зниження к-сті нерозірваних боєприпасів) заявлено³¹⁰ станом на 2024-01
розрахунок кільця досяжності (для Далекоміра): як планерна КАБ: радіус досяжності за висотою скиду ~30 км (типово) … до ~50 км (макс., скид з 14 км); власна швидкість планування не опублікована — для кілець підльоту прийняти ~600–800 км/год як оцінку (conf:unknown). Термінального пікірування немає (працюють парашутні суббоєприпаси). оцінка⁴²⁶ станом на 2024-01
відмінність від УМПК-сімейства: на відміну від масових УМПК-планерів (ФАБ+крило), «Дрель» — заводський інтегрований касетний планер з автономними самоприцільними елементами; складніший і дорожчий, тому (попри анонси) масово не пішов і бойзастосування не підтверджено оцінка¹⁸ станом на 2025-10
номенклатура суббоєприпасу: штатний елемент «Дрель» — СПБЭ-К (розвиток СПБЭ-Д). Не плутати з «Мотив-3М» (споріднений самоприцільний елемент для РБК-500 і РС «Смерч»/«Торнадо-С», фіксований під Авдіївкою 2023) оцінка⁸¹³⁹ станом на 2024-01

Зображення

Дослідницькі нотатки

Дані по «Дрель» — переважно з російських заявних джерел (grade C/D) і західних/українських аналітичних оглядів (grade B/C), що їх цитують. Фізичні ТТХ бомби стабільні між джерелами (540 кг, 3100×450 мм, 15 СПБЭ-К, скид 0,1–14 км @ 700–1100 км/год, дальність 30 — до 50 км). Найкраще задокументований елемент — суббоєприпас СПБЭ-К (ARES/Kyiv Post: ІЧ 3–5 і 8–14 мкм + мм-радар + IFF, мідне ударне ядро Ø173 мм/~1 кг + ~4,5 кг ВР, ~2000 м/с, пробиття 70–80 мм). КЛЮЧОВЕ ДЛЯ ДАТАСЕТУ: tier=experimental виправдано — попри анонси серії з 2024 та заявлений IOC ще ~2018, станом на кінець 2025 НЕМАЄ жодного відкритого підтвердження бойзастосування саме комплексу «Дрель» (на відміну від окремих СПБЭ/Мотив-3М у Сирії/Авдіївці на інших носіях). Трофейних розборів немає → компонентна база невідома. Невирішене/слабке: точний КВО (рос. «кілька метрів» — неверифіковано), власна швидкість/розмах крила, вартість ($50k — медіаоцінка), реальна стелс-помітність (RCS не розкрито), прив'язка CRPA «Комета-М» саме до «Дрель» (одне джерело). Telegram-канали (Сергій Флеш) дають лише загальну згадку без техдеталей; site:t.me релевантного по бойзастосуванню не дав. Архівних снапшотів TG-постів не знайдено → archive_url=null.

Джерела та цитати (17)

Грейди: A виробник/офіційні · B верифікований OSINT/ГУР · C якісні медіа · D мілблогери/неперевірене.

1BRussia Plans to Produce New Drel Cluster Glide Bomb in 2024 After Seven Years of TestingDefense Express · EN · 2024-01
2DАвиабомба «Дрель»: характеристики, дальность планирования, боевая частьamalantra.ru · RU · 2025-01
3CДрель (авіабомба) — ВікіпедіяWikipedia · UK · 2025
4CPBK-500U Drel — WikipediaWikipedia · EN · 2026-04
5DРоссия запускает серийное производство кассетных бомб «Дрель» (перепечатка Military Watch)ИноСМИ · RU · 2024-01-15
6DПланирующая авиационная бомба ПБК-500У СПБЭ-К «Дрель»ВПК.name · RU · 2024
7CRussia's Drel Cluster Bomb is a Guided Missile on a BudgetThe National Interest · EN · 2024
8BRussia's New DREL Cluster Glide Bomb – What You Need to KnowKyiv Post · EN · 2024
9CHoming submunitions SPBE, SPBE-D and SPBE-KWeaponews · EN · 2018
10CДрель (авиабомба) — ВикипедияWikipedia · RU · 2025
11CАнтенны Комета из РФ — где используются и как можно подавить — ФокусFocus.ua · RU · 2025-07
12CRussia to field in Ukraine new PBK-500U guided cluster glide bomb with stealth featuresArmy Recognition · EN · 2024-01
13BNew Motiv-3M Self-Guiding Cluster Munitions Used in Avdiivka, UkraineDefense Express · EN · 2023-11
14CMeet Russia's Cluster Glide Bomb: Is the Drel a Game Changer?The National Interest · EN · 2019
15BRussia is preparing for mass production of PBK-500U Drel bombsMilitarnyi · EN · 2024-01
16CRussia Finally Putting Su-57's Drel Precision Cluster Bomb into Serial ProductionMilitary Watch Magazine · EN · 2024-01
17CСергій Флеш (Telegram) — згадка «Дрель»Telegram / serhii_flash · UK · 2024
