УМПБ Д-30СН

Тактико-технічні характеристики

Час підльоту і досяжність

Інтерактивна мапа: кільця часу підльоту до цілі (відстань = швидкість × час) від обраної точки (ПКМ на мапі або «⊕ Моя точка»).

Сенсори та оптика

Інші сенсори

• Без сенсорної ГСН; наведення по координатах (ІНС + GLONASS/GPS через CRPA «Комета-М8»)⁶⁷⁹ станом на 2025-09

Частоти каналів

Смуги, які використовує апарат, на шкалі 0.1–8.3 ГГц. Частоти швидко змінюються — звіряйте зі свіжими зведеннями.

Навігація (GNSS)

• ~1575.42–1575.42 МГц¹⁶ GPS L1 — приймається CRPA «Комета»
• ~1602–1602 МГц¹⁶ ГЛОНАСС G1 (L1, ~1598-1606 МГц залежно від каналу) — приймається «Кометою»

{'v': 'Окремих каналів керування/відео/телеметрії немає — боєприпас автономний після скидання (ІНС+GNSS). Радіоканали стосуються лише прийому навігаційних сигналів GPS L1 / ГЛОНАСС G1.', 'cite': ['S2354', 'S270'], 'conf': 'confirmed', 'asof': '2024'}

Повний спектр частот і детектори — на сторінці «Частоти та детектори».

Радіоканали та зв'язок

Технології та конструкція

Стійкість до РЕБ і глушіння

Статус і виробництво

Застосування і протидія

Бойове застосування

Масове бойове застосування з березня 2024: Харків, Суми, Запоріжжя, Херсон, Мирноград. Перший зафіксований удар по Харкову 26-27.03.2024 (1 загиблий, 19 поранених). Удари по школі, житлових будинках, будівельному гіпермаркету в Харкові. Дальність дозволяє накривати все місто Харків з території РФ (Бєлгородщина) без входу носія в зону ураження ППО.¹⁰⁸⁹²³ станом на 2025-09

Протидія і вразливості

Боротьба ускладнена: малий розмір (Ø30 см), висока швидкість планування, відсутність каналу керування для перехоплення сигналу. РЕБ (придушення GNSS) знижує точність, але «Комета-М8» (8 елем.) стійкіша за УМПК. Найефективніше — ураження аеродромів-носіїв Су-34 (за ~250 км від Харкова) далекобійними засобами + ураження виробництва «Комет» (ВНДІР-Прогрес, Чебоксари). Збиття у польоті можливе ЗРК, але економічно невигідне. оцінка²³¹⁹²¹ станом на 2025

Польові нотатки і спостереження

• Сергій Флеш (TG): «Впевнений, що це новий виріб УМПБ Д-30СН. Це напівкаб, напівракета. Вона має діаметр 30 см» — скидається з літака або пускається з РСЗВ; компоненти схожі на Торнадо-С; ймовірний виробник НВО «Сплавитель» (Тула).²⁴експерт (UA) · 2024-03
• Валерій Рябих (Defense Express, 12.04.2024): РФ ввела УМПБ, щоб пробивати українську ППО після того, як звичайні бомби виявились неефективними у 2022 — кит-комплект подовжує дальність і тримає літак далі від Patriot. Влучання по житлу ставить під сумнів «високоточність». Рекомендація — розширювати далекобійні удари по аеродромах Су-34 (~250 км від Харкова).²⁵експерт (UA) · 2024-04
• Олександр Коваленко (фокус): частина боєприпасів НЕ вибухає після влучання — ознака поспішного, неналагодженого виробництва, низької якості й, можливо, відсутнього техконтролю дослідних виробів. Д-30СН — «копія» американської GBU-39/B SDB + концепція Powered JDAM (ТРД). Реальна дальність оцінена в 50-70 км, влучання фіксувалися за 30+ км від лінії фронту.¹⁵експерт (UA) · 2024
• OSINT (геолокація за відео РФ): на кадрах скидання 4 бомб із Су-34 крила розкрилися лише у 3 з 4 боєприпасів — в одного крила не розкрились (ознака недопрацьованості). Точка пуску — над Шеїно/Аркадіївка/Ушакове (Бєлгородщина), ціль Харків → дальність ~90 км.⁸аналітик · 2024-05
• ГУР (вер. 2025): УМПБ Д-30СН виробляє кооперація з 36 підприємств на чолі з «Граніт-Електрон» (КТРВ); багато постачальників іноземних компонентів (США/КНР/Японія/Тайвань/Швейцарія/Ірландія) досі НЕ під санкціями, що дає РФ доступ до технологій.⁶⁷аналітик · 2025-09

Додаткові факти

• first_use_conflict: Дата першого застосування суперечлива: укр. джерела згадують Мирноград (січень 2024), удар по Мирнограду 10.03.2024, та перший зафіксований удар по Харкову 26-27.03.2024. Публічно вперше показаний на початку березня 2024. суперечливо^8231014 станом на 2024-03
• serial_numbers: Серійні номери на трофеях у форматі UMPB.DD.MM.YY.NNNNN (напр. UMPB.07.05.24.00757) дозволили оцінити ≥671 одиницю за 41 день (27.03–07.05.2024).¹⁴ станом на 2024-05
• analogue: Концептуальний аналог американської малогабаритної планерної бомби GBU-39/B SDB та GLSDB (наземно-запускний SDB); РФ використовувала ідеї SDB ще з 2010-х. оцінка¹⁵²¹ станом на 2024
• kometa_family: «Комета» приймає GPS L1 + ГЛОНАСС G1; еволюція елементів: 4 (R-500/Iskander з 2022) → 8 («Комета-М8», цей боєприпас, 2023) → 12 (нові УМПК з квіт. 2025) → 16 (Iskander-K/Shahed). Кожен елемент дозволяє «обнулити» один напрям завади (N елементів → до N-1 одночасних джерел завад). Китайські 16-елементні CRPA інтегруються у Shahed з берез. 2025.¹⁶¹⁹²⁰ станом на 2025-09
• vniir_strike: Завод-виробник антен «Комета» — ВНДІР-Прогрес у Чебоксарах — уражений українським ударом 09.06.2025, що мало ускладнити виробництво критичних навігаційних модулів для УМПК/УМПБ/Shahed/Iskander.¹⁹²⁰ станом на 2025-06
• guidance_blocks: Внутрішні блоки наведення: В-101 (керування польотом) та В-105 (супутникова навігація) — ті самі, що використовувались у Shahed зразка 2023; модуль автопілота S.M.A.R.T спільний з УМПК. оцінка¹⁵⁶ станом на 2024
• ru_claimed_inflated: RU-джерела (amalantra.ru) заявляють: макс. швидкість 4 Маха, крейсерська ~1.2 Маха, висота 17-23 км, дальність 120-160 км (повітряний пуск) / понад 220 км (наземний з Торнадо-С). Ці значення значно вищі за OSINT-підтверджені ~90-100 км і вважаються пропагандистськими/завищеними. заявлено¹² станом на 2024
• wing_design: Складані крила лежать урівень з корпусом до пуску, розкриваються після відділення; моноплан з хрестоподібним хвостом. Хвостове оперення доопрацьовувалось (зміни конструкції зафіксовані між 22 і 31.05.2024).¹⁴⁸ станом на 2024-05

Зображення

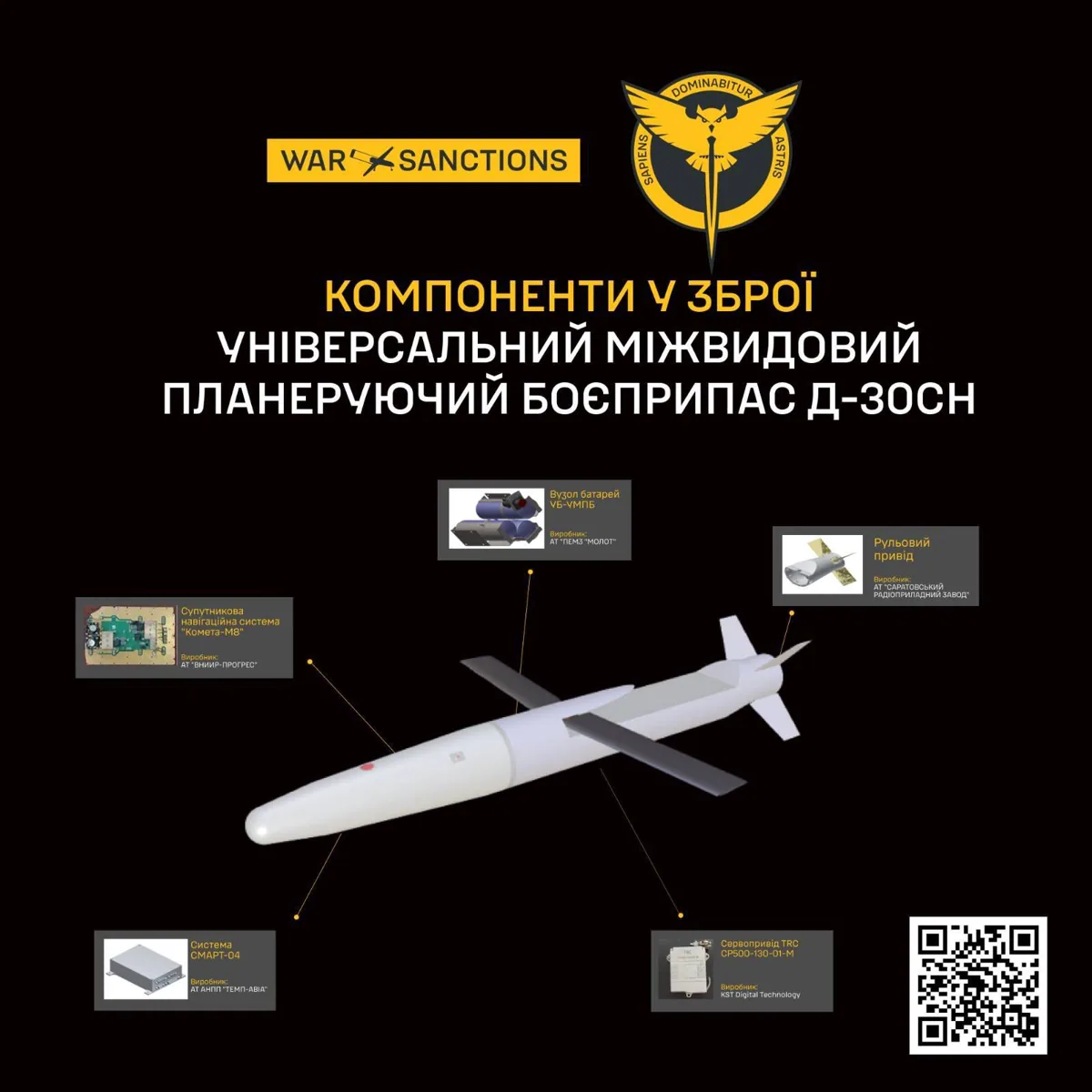

схема

уламки
